Свързване на плоча за котлон с 4 извода

Практичен подход към свързване на плоча за котлон с 4 извода

Свързване на плоча за котлон с 4 извода е задача, която изисква точност, познаване на електрическата инсталация и подходящи инструменти. При керамични, индукционни и комбинирани плотове неправилното окабеляване може да доведе до прегряване, повреда на уреда, стопени клеми или задействане на защитата в таблото. Затова преди монтаж е важно да се провери схемата на производителя, сечението на захранващия кабел, видът на електрическата мрежа и състоянието на предпазителите.

В много жилища плочата се захранва от отделен токов кръг, защото мощността често е между 6 и 7,5 kW. Това означава, че не е достатъчно само да се съединят проводниците по цвят. Нужно е измерване с мултицет, проверка на фазата и нулата, надеждно затягане на клемите и правилно свързване на защитния проводник. Ако нямате опит с електрически инсталации, фиксираното присъединяване трябва да се извърши от квалифициран електротехник. Въпреки това добрата подготовка помага да знаете какво да очаквате, какви инструменти са нужни и кои грешки да се избегнат.

Какво означават 4 извода при плоча за котлон

При свързване на плоча за котлон с 4 извода обикновено става дума за клемен блок с четири активни позиции или за захранващ кабел с четири проводника. Най-често срещаните варианти са две фази, нула и защитно заземяване, или вътрешно мостово свързване за еднофазна мрежа. При различните производители маркировките може да са L1, L2, N и PE, а понякога има фабрично поставени мостове между част от клемите.

Цветовете на проводниците помагат, но не бива да са единствен ориентир. Кафявият и черният проводник често са фазови, синият е нула, а жълто-зеленият е защитен. В стари инсталации цветовете може да са различни, а понякога кабелите са подменяни частично. Затова мултицетът и фазомерът са задължителни помощници при проверка. Добре е да имате и контролна отвертка, но тя не заменя измервателен уред при сериозна проверка.

Клемният блок на плота обикновено се намира под малък капак на долната страна на уреда. Там е поставена и схема за свързване при 230 V или 400 V. Преди работа уредът трябва да е изключен от захранването, а предпазителят в електрическото табло да е свален. След това напрежението се проверява повторно с мултицет. Тази стъпка не се пропуска, защото при кухненски кръгове понякога има объркване между предпазители или общи разклонения.

Необходими инструменти и консумативи за безопасен монтаж

За свързване на плоча за котлон с 4 извода са нужни повече от обикновена отвертка. Препоръчително е да подготвите мултицет, изолирани отвертки, клещи за рязане и оголване на кабели, кримпващи клещи, накрайници за многожилен проводник, клеми с подходящ токов капацитет, изолационна лента, кабелни обувки при нужда и челник или работна лампа. Ако монтажът е в труднодостъпна зона под плот, доброто осветление спестява грешки.

Изборът на отвертки е важен, защото клемите трябва да се затегнат стабилно, без да се деформират винтовете. Изолираните ръчни инструменти с подходящ клас на защита са правилният избор при работа около електрически връзки. За професионални монтажи е полезна динамометрична отвертка, тъй като някои производители посочват препоръчителен момент на затягане. Прекалено слабото затягане води до нагряване, а прекалено силното може да повреди клемата.

Кабелът трябва да отговаря на мощността на плота и дължината на трасето. При еднофазно захранване често се използва кабел с по-голямо сечение, защото целият товар преминава през една фаза. При двуфазно или трифазно захранване натоварването се разпределя. Точният избор зависи от електрическата инсталация, автоматичния предпазител и изискванията на производителя. Не използвайте тънки удължители, разклонители или случайни кабели, защото котлонът е уред с висока мощност.

Проверка на електрическата инсталация преди свързване

Преди свързване на плоча за котлон с 4 извода трябва да се установи какво захранване е налично в кухнята. В някои апартаменти има само еднофазна мрежа 230 V, а в къщи и по-нови жилища може да има трифазно захранване 400 V. Разликата е съществена, защото схемата на мостовете и разпределението на фазите се променят. Никога не приемайте, че старият котлон е бил свързан правилно. При смяна на уреда проверката започва отначало.

С мултицет се измерва напрежението между фазата и нулата, между отделните фазови проводници, ако има повече от един, както и между фаза и защитен проводник. Трябва да се провери и дали нулевият проводник е надежден. Лоша нула при мощен уред може да създаде сериозни проблеми. Ако има дефектнотокова защита, тя трябва да е съобразена с кухненския кръг и да работи правилно.

Огледайте и разклонителната кутия или стенната клема. Следи от потъмняване, разтопена изолация, разхлабени винтове или миризма на нагоряло са знак, че връзката трябва да се подмени. При свързване на плоча за котлон с 4 извода контактната повърхност между проводник и клема е критична. Многожилните проводници е добре да се завършват с втулкови накрайници, за да не се разпиляват жилата и да се получи равномерен натиск.

Основни схеми при свързване на плоча за котлон с 4 извода

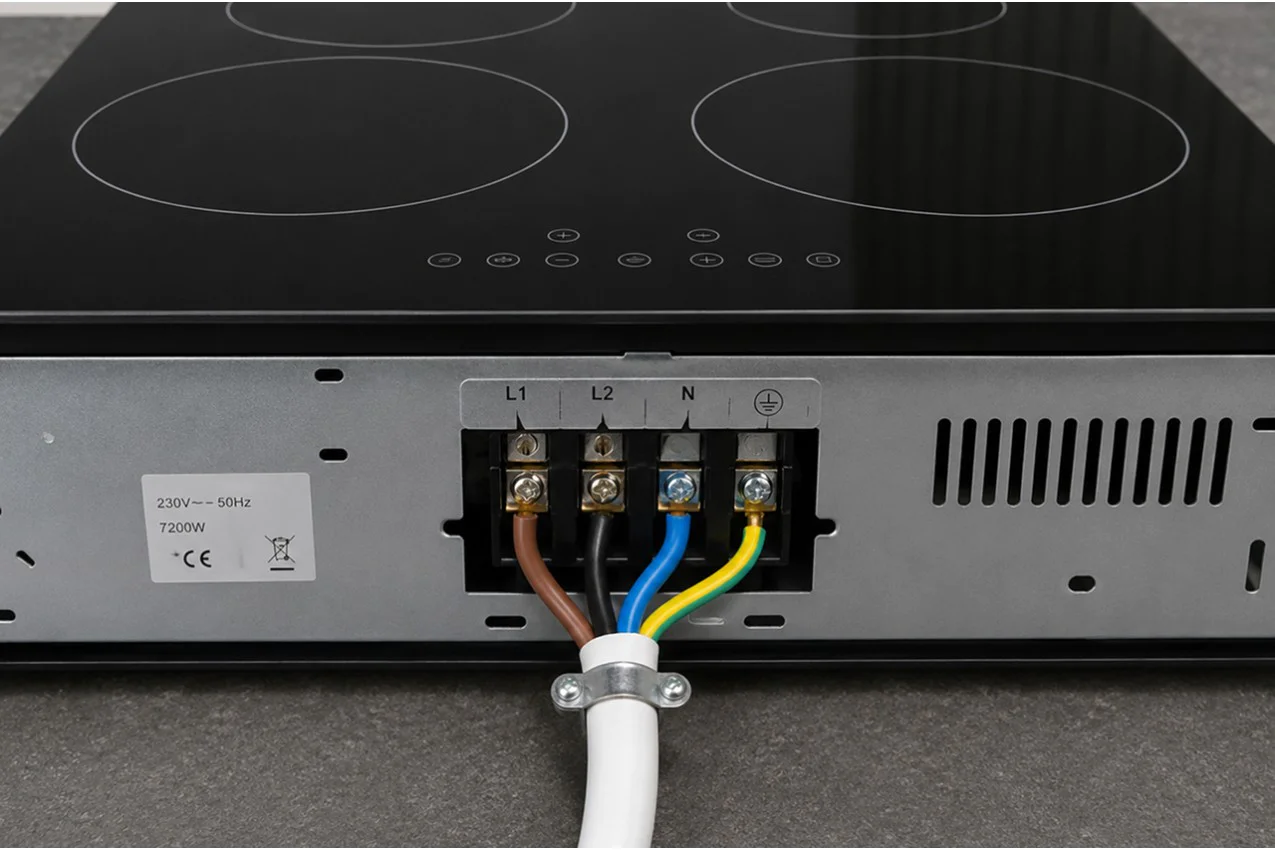

Най-често срещаната схема при свързване на плоча за котлон с 4 извода включва L1, L2, N и PE. При такава конфигурация двата фазови проводника захранват отделни групи нагреватели или индукционни зони, нулата връща работния ток, а защитният проводник е свързан към корпуса. Това е типично решение при двуфазно захранване, когато инсталацията позволява разпределяне на товара.

При еднофазна мрежа често се използва мост между фазовите клеми, така че L1 и L2 да получат една и съща фаза. В този случай сечението на фазовия и нулевия проводник трябва да е достатъчно за общата мощност. Мостовете трябва да са оригинални или с подходящо сечение и форма. Не е добра практика да се правят импровизирани мостове от случайно парче проводник, особено ако не е ясно какъв ток може да понесе.

При някои модели има фабрично поставени медни пластини между клемите. Те трябва да останат или да се преместят според схемата на капака. При грешно поставен мост котлонът може да работи частично, да изключва при натоварване или да повреди електрониката. Индукционните плочи са особено чувствителни към неправилно захранване, защото управляващите модули следят напрежението и натоварването на зоните.

Стъпки за подготовка при свързване на плоча за котлон с 4 извода

Първата стъпка е пълно изключване на захранването от електрическото табло. След това с мултицет се потвърждава, че по кабела няма напрежение. Работете върху суха повърхност, без влажни ръце и без метални предмети около клемите. Ако плотът вече е поставен в кухненския отвор, осигурете стабилна опора и достъп до долния капак.

Втората стъпка е идентификация на проводниците. Отбележете фазите, нулата и защитния проводник. Ако цветовете не съответстват на стандартната маркировка, не гадайте. Използвайте измервателни уреди и при съмнение потърсете електротехник. При свързване на плоча за котлон с 4 извода грешката между нула и защитен проводник е недопустима, защото може да изложи корпуса на опасен потенциал.

Третата стъпка е подготовка на кабела. Изолацията се сваля внимателно, без да се нараняват жилата. Дължината на оголената част трябва да отговаря на клемата. Ако проводникът е многожилен, поставете втулков накрайник и го кримпвайте с качествени клещи. Така връзката става по-надеждна и устойчива на нагряване. След затягане дръпнете леко всеки проводник, за да проверите дали е фиксиран.

Последната стъпка преди пускане е визуален контрол. Уверете се, че няма стърчащи жила, притисната изолация, обърнати мостове или кабел, който се опира в нагряваща зона. Капакът на клемния блок трябва да се затвори правилно, а кабелът да се обезопаси срещу опън. Едва след това захранването може да се включи за тест.

Чести грешки и как да ги избегнете

Една от най-честите грешки при свързване на плоча за котлон с 4 извода е използването на стар или неподходящ кабел. Ако предишният уред е бил с по-ниска мощност, кабелът може да не е достатъчен. Също така стари алуминиеви проводници изискват специално внимание и подходящи клеми, защото алуминият се държи различно от медта и връзките се разхлабват с времето.

Друга грешка е затягането на проводник без накрайник в клема, която не е подходяща за многожилни кабели. Част от жилата остават извън контактната зона и сечението реално намалява. Това води до локално загряване. При мощни кухненски уреди дори малко съпротивление в лоша връзка може да причини сериозен проблем след няколко цикъла на работа.

Среща се и неправилно приемане, че всички плочи се свързват еднакво. Производителите използват различни клемни блокове, а схемите за 230 V и 400 V не са универсални. Затова инструкцията на конкретния модел е водеща. Ако липсва книжка, схемата често е залепена на капака на клемите или върху долния корпус.

Не подценявайте и механичния монтаж. Ако плотът не лежи стабилно, кабелът може да се усуква или да се притисне между шкафа и корпуса. При вибрации, почистване или изваждане на чекмедже това създава риск от увреждане на изолацията. Добрата организация в кухненския шкаф е част от безопасното свързване.

Избор на подходящи инструменти за електромонтаж в кухнята

Когато планирате свързване на плоча за котлон с 4 извода, инвестирайте в надеждни измервателни уреди. Мултицетът трябва да измерва променливо напрежение, да има здрави сонди и четлив дисплей. За професионална работа са полезни двуполюсни тестери, които дават по-надеждна индикация при проверка на захранване. Фазомерът е удобен за ориентация, но не е достатъчен като единствен инструмент.

От ръчните инструменти най-полезни са изолирани отвертки, автоматични клещи за оголване, резачки, кримпващи клещи и комплект втулкови накрайници. За работа в кухненски шкафове компактните инструменти улесняват достъпа. Ако се налага разширяване на отвор в плот или монтаж на нова кутия, може да са нужни пробивна машина, зеге, боркорона, прахосмукачка за строителен прах и измервателна рулетка.

При ремонт на кухня често се комбинират електромонтаж, дърводелски корекции и довършителни дейности. Тогава акумулаторните инструменти са удобни, защото работят без кабел около мебели и уреди. Важно е обаче електрическите измервания и присъединяването да се правят с подходящи специализирани инструменти, а не с универсални приспособления без изолация.

Първо пускане и проверка след монтаж

След свързване на плоча за котлон с 4 извода захранването се включва внимателно. Ако автоматичният предпазител или дефектнотоковата защита изключи веднага, не опитвайте многократно. Изключете захранването и проверете схемата, мостовете и клемите. Повтарящото включване при грешка може да повреди електрониката на плота.

При нормално включване тествайте зоните една по една на ниска мощност. Наблюдавайте дали дисплеят работи нормално, дали няма необичаен шум, миризма или загряване около клемния капак. След кратък тест изключете уреда от таблото и проверете дали клемите са останали стегнати. При някои връзки е полезна повторна проверка след първите няколко дни употреба, особено ако кабелът е многожилен или инсталацията е стара.

Ако плотът показва код за грешка, проверете ръководството на производителя. Част от кодовете са свързани с липса на фаза, ниско напрежение или неправилна конфигурация. При индукционни модели грешката може да се появи само при натоварване на повече зони. Това е сигнал, че захранването или разпределението на фазите трябва да се провери по-внимателно.

Поддръжка и дългосрочна безопасност

Добре изпълненото свързване на плоча за котлон с 4 извода не приключва с първото пускане. В кухненската среда има топлина, пара, мазнини и движение на мебели или чекмеджета. Затова периодичният оглед е разумна мярка. Проверявайте дали кабелът не е притиснат, дали няма следи от нагряване и дали клемната кутия остава суха и защитена.

Не почиствайте около плота с прекалено много вода, особено ако течността може да попадне към долната част на уреда. При ремонт на кухненски шкафове изключвайте захранването, ако се работи близо до кабела. Ако се налага демонтаж на плочата, снимайте съществуващото свързване само като помощна бележка, но при повторен монтаж отново се водете по схемата и измерванията.

При всяка промяна в електрическата инсталация, подмяна на табло, добавяне на генераторно захранване или ремонт на кухнята, проверете дали кръгът за котлона остава правилно защитен. Мощните консуматори не трябва да се комбинират произволно с други уреди. Фурна, бойлер, съдомиялна и плот често изискват отделно планиране, за да не се претоварва инсталацията.

Кога е задължително да потърсите специалист

Свързване на плоча за котлон с 4 извода трябва да се възложи на електротехник, ако не сте сигурни в схемата, ако инсталацията е стара, ако има алуминиеви проводници, ако липсва защитен проводник или ако таблото изключва при проба. Специалистът разполага с измервателни уреди, опит и познания за натоварването на кръга. Това е особено важно при индукционни плотове с висока мощност и електронно управление.

Професионален преглед е нужен и когато в стената има повече проводници, отколкото очаквате, или когато цветовете са неясни. В стари сгради често има допълнителни разклонения, които не са отбелязани. Опитният електротехник може да проследи кръга, да измери реалното напрежение под товар и да препоръча правилен предпазител, клемна кутия или подмяна на кабел.
