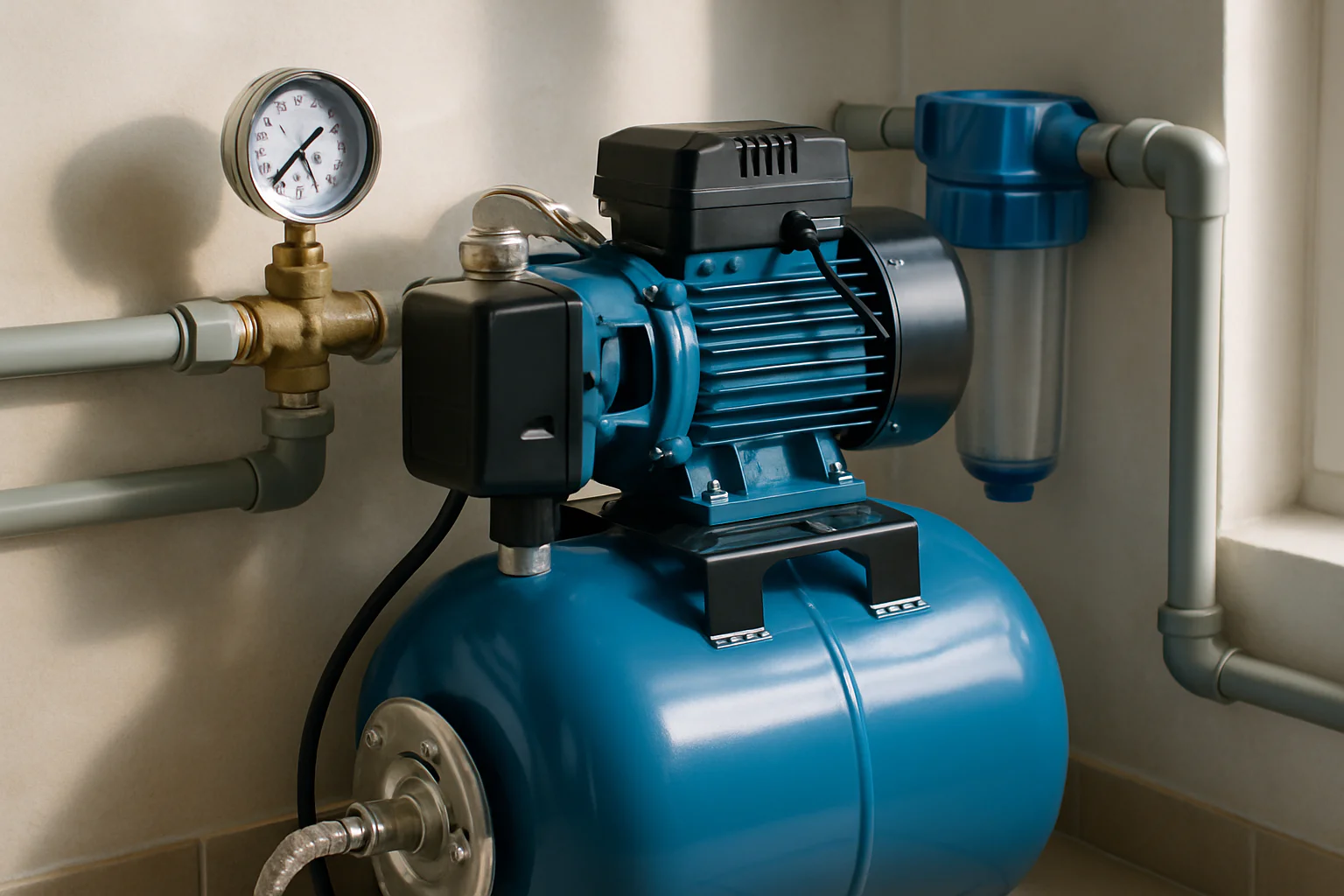

Свързване на хидрофор към водопровод: правилна схема за директно захранване в апартамент и къща

Когато налягането в водопровод е недостатъчно, хората често търсят решение с хидрофор (помпена станция) за стабилизиране на дебита и налягането. При свързване хидрофор към водопровод най-важната разлика е дали системата работи с директно захранване от ВиК мрежа или е с отделен резервоар. Директният вариант е удобен за монтаж и поддръжка, но изисква ясна защита срещу твърде високо налягане и коректна хидравлика. В този материал ще получите практичен поглед върху основните елементи на хидрофорна система и как да планирате монтажа: филтър, възвратен клапан, буферен резервоар и измерване с електроконтактен манометър (СК3). Ще разгледаме и типични проблеми като сухо ходене и риск от течове при високо водопроводно налягане, както и какво обикновено се проверява при разрешителни и съответствие с изискванията на Наредба No4 от 2005 г.

Какво представлява хидрофорът и защо се свързва с водопровод

Хидрофор е помпена станция, която поддържа настроено налягане чрез пресостат или електроконтактен манометър. Когато в мрежата липсва напор, помпата компенсира и така водата достига до смесители, душове и санитарни възли без "провали". При директно захранване системата приема вода от водопроводната мрежа и я насочва към консуматорите след стабилизация. Това има два ключови ефекта:

• Няма работа с отделен резервоар за вода, което опростява част от инсталацията.
• Повишава се важността на защитите, защото помпата и обратните връзки са изложени на конкретните параметри на водопроводната система.

Точно затова правилното свързване хидрофор към водопровод не е само "да се върже", а да се организира потока и защитата по правилния начин.

Основни елементи в схемата при директно захранване

Една добре изградена хидрофорна система при директно захранване обикновено включва:

• Филтър на входа към помпата, за да се намалят замърсявания и да се пази хидравликата.
• Възвратен клапан (ВВ), който предотвратява обратния поток към водопроводната мрежа и помага за стабилна работа.
• Буферен резервоар (когато е предвиден в конкретната схема), който изглажда кратките колебания и намалява честото включване.
• Електроконтактен манометър (СК3) или друго управление за достигане на зададен диапазон на налягането.
• Кранове и байпас за обслужване, ремонт и тестове.

Комбинацията между възвратния клапан, контрола на налягането и буфера е това, което прави системата предвидима при ежедневна употреба.

Избор на параметри: налягане, настройка и съвместимост

При директно захранване основната цел е налягането да е достатъчно за домашни консуматори, без да надвишава безопасни стойности за бойлери, арматура и инсталация. В практиката често се търси настройка така, че пресостатът да прекъсва работата при подходяща граница и да има защита при ниско налягане (под около 50 kPa при нужда от защита според условията). Когато се използва електроконтактен манометър, важно е да се настрои диапазонът така, че R да е по-голямо от P изключване, тоест да има работен интервал между включване и изключване. Точната стойност зависи от:

• височината на най-отдалечения кран в жилището;
• желаното комфортно налягане за душ и смесители;
• ограниченията, които имат бойлери и вътрешна арматура;
• реалните параметри на водопровода в конкретното място.

Ако налягането е твърде високо още от ВиК, системата трябва да има подходящи решения, които да ограничат риска от прокапване на уплътнения и напрежение в връзките.

Дебит и избор на помпа: защо се гледа минимален поток

Освен налягането, помпата трябва да е в състояние да подава достатъчен дебит. При много домашни схеми се говори за минимум от порядъка на 3 м3/ч, съобразен с желаното налягане и средно потребление. Ако помпата е с прекалено малък дебит, системата работи "на ръба" и може да:

• включва и изключва често;
• не поддържа комфорт в най-неблагоприятните моменти;
• натоварва електрониката и хидравликата.

Точно този баланс между дебит и налягане определя дали свързване хидрофор към водопровод ще е приятно решение или постоянен източник на проблеми.

Схема: свързване на хидрофор в апартамент след водомер

Най-често в апартаментите водата се взема след водомера. Типичната логика е да разделите системата на вход с филтър и защити, помпена група и изход към вътрешната инсталация. Практични стъпки по логика (без да се заменят проект и монтажни правила):

1. Монтаж на филтър на входа към помпената група, преди възвратния клапан.
2. Монтаж на възвратен клапан така, че да предотврати връщане на вода в посока към водопровода.
3. Поставяне на буферен резервоар според избраната помпена станция и необходимостта от изглаждане.
4. Свързване на електроконтактния манометър към управлението на помпата.
5. Монтаж на кранове за сервиз и тестове, за да може помпата да се обслужва без спиране на целия апартамент.

Когато се прави свързване хидрофор към водопровод в апартамент, важно е инсталацията да има място за обслужване и да не се създават напрежения в тръбите. Винаги работете с правилни скоби и подходящи уплътнения.

Схема: хидрофор за къща към водопроводна мрежа

При къщи задачата е сходна, но често има по-големи разстояния и разлика във височините. Това означава, че настройките за налягане могат да са различни от тези за апартамент. Ако имате и отделни етажи, водата трябва да достига до най-високата точка без прекомерни колебания.

• Планирайте къде ще е помпата и дали вибрациите ще се предават към конструкцията.
• Предвидете кранове и байпас, за да може системата да се тества и обслужва.
• Осигурете филтриране и защита срещу замърсявания, защото при по-дълги участъци се натрупват повече отлагания.

Ако водопроводното налягане варира, буферът помага да няма прекалено често включване и изключване.

Монтаж стъпка по стъпка: какво се прави на практика

Най-сигурният подход е да разделите работата на етапи. Ето основната последователност, която се следва в добрите практики при водоснабдителни системи:

1. Спиране на водата и обезналягане на участъка.
2. Монтаж на тръбни връзки с правилни уплътнения, избягване на усукване и напрежение.
3. Монтаж на филтър и възвратен клапан в правилна посока.
4. Свързване на помпата към входа и изхода, следвайки означенията.
5. Монтаж на буферен резервоар и калибриране според системата.
6. Настройка на пресостата и електроконтактния манометър в зададения диапазон.
7. Първи тест с бавно пускане и наблюдение за течове.
8. Проверка на работа при реална консумация - пускане на вода на няколко консуматора.

Когато се монтира хидрофор с директно захранване от ВиК, най-важното е да не се пропуска възвратният клапан и да се осигури защита при неподходящо налягане и режими.

Проблеми, които се появяват най-често

При реални случаи най-честите проблеми са:

• Сухо ходене, когато системата не осигурява вода към помпата или защитата не е правилно настроена.
• Течове при високо водопроводно налягане - ако връзките не са качествени или няма механизъм за ограничаване.
• Непостоянна работа - често при липса на буфер или при неподходяща настройка на диапазона на налягането.
• Запушване - ако филтърът не е монтиран или не се почиства периодично.

Решението почти винаги е в правилната схема: филтър, възвратен клапан, буфер, правилна настройка и редовен контрол.

Кои инструменти и консумативи са полезни

За монтажа на хидрофорна система са нужни основно В и К инструменти:

• кранове и спирателни елементи за обслужване;
• филтър и възвратен клапан;
• електроконтактен манометър (СК3) и подходящо управление;
• уплътнения за връзки и подходящи тръби;
• при нужда - монтажни адаптери и байпас.

Преди окончателното затваряне на инсталацията направете тест за теч и едва тогава пристъпвайте към окончателно подреждане на зоната. Ако планирате свързване хидрофор към водопровод, разгледайте подходящи помпени станции, буферни резервоари и елементи за управление и защита. При монтаж в апартамент или къща често се изисква точен избор по параметри и съвместимост с инсталацията. Свържете се с нас и споделете какъв е водомерният възел, какво налягане имате и каква е целта ви, за да предложим най-подходящата конфигурация.
