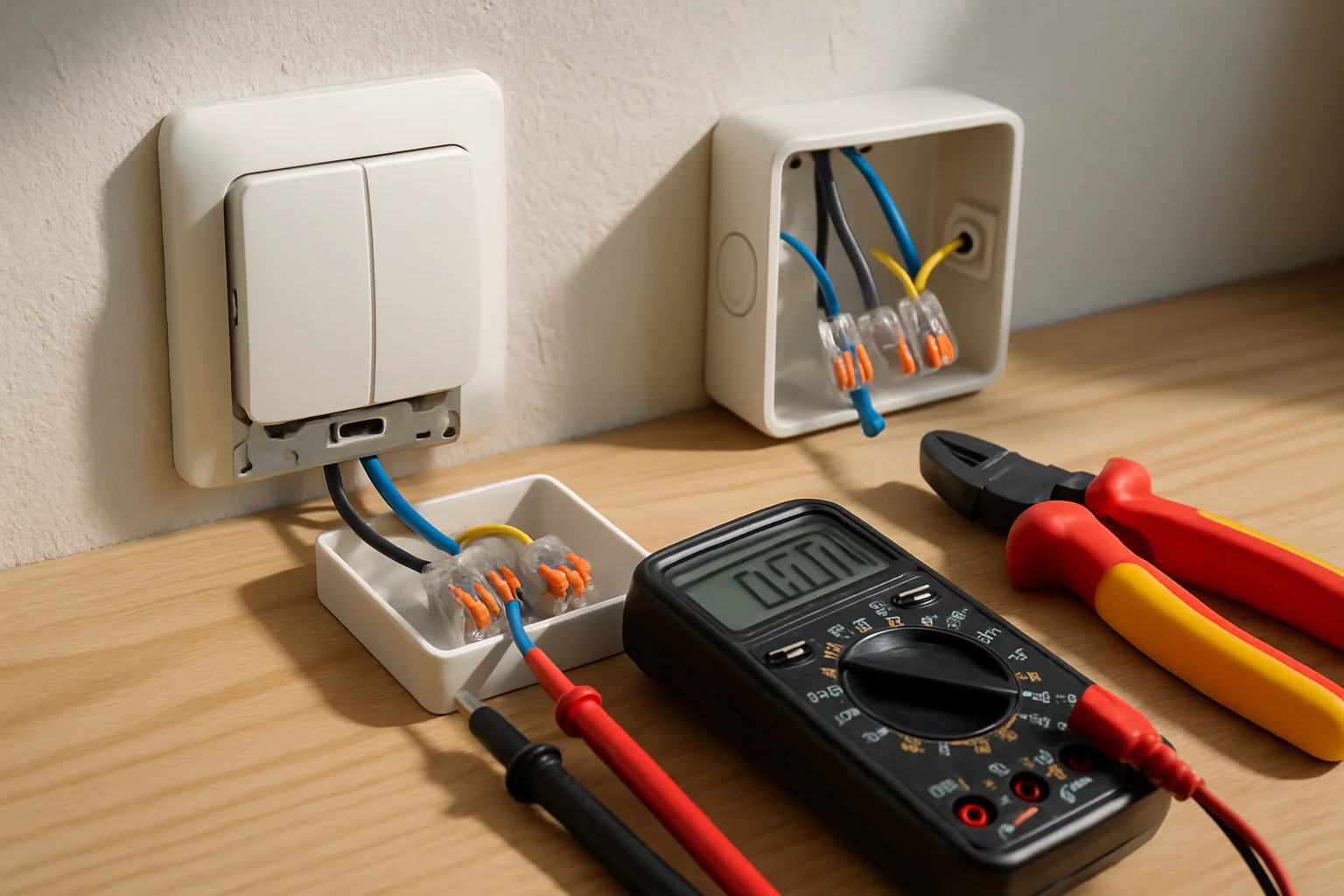

Свързване на двоен ключ за осветление

Схема на двоен ключ за осветление: как се свързва серийнa схема 5 (от една точка)

Свързване на двоен ключ за осветление е класическо решение, когато полилей или група лампи трябва да се управляват поотделно чрез два кръга. При този тип ключ най-често ще срещнете термини като сериен ключ и схема 5. Идеята е проста: от захранващата точка подавате една и съща фаза, а двата изхода от ключа отиват към две различни групи лампи. В тази статия ще обясним принципа, ще дадем практична последователност как се прави монтаж двоен ключ схема 5, какви кабели са нужни (трижилни/двужилни според изпълнението) и как да избегнете грешки, които водят до постоянно светене, липса на управление или мигане при LED лампи.

Какво е двоен ключ за осветление и къде се използва

Двоен ключ (често го срещнете и като сериен ключ) има два независими изхода, които се превключват от един корпус. Така можете да включвате:

• едната половина от полилея;
• втората половина от полилея;
• или да светите и двата кръга едновременно, когато го управлявате в правилните позиции.

Най-често се използва в дневни, коридори, бани и кухни - където искате повече контрол над осветлението.

Необходими кабели и елементи

За да работи коректно свързване двоен ключ за осветление, разпределението на проводниците е решаващо. В повечето домашни инсталации срещате:

• трижилен кабел там, където от ключа стигат два изхода и има общо захранване;
• двужилен кабел към самите лампи, ако по-нататък имате отделни линии.

Търсете тези роли на проводниците:

• L - фаза към ключа;
• N - нула към лампите;
• жълто-зелен - земя, когато осветителното тяло го изисква.

Работете при изключено напрежение и проверете с мултиметър, ако се съмнявате кой проводник е фаза.

Принцип на действие при схема 5

При схема 5 има:

• една захранваща фаза към двоен ключ;
• два изхода от ключа към две групи лампи;
• обща нула към лампите, която не се превключва от ключа (или се превключва само ако инсталацията е изпълнена по специфичен начин).

Когато натиснете ключ 1, захранвате първата група лампи. При ключ 2 - втората. Когато управлявате и двете, светят и двете групи.

Стъпка по стъпка: свързване на двоен ключ за осветление

Тук описваме последователност, която работи при повечето варианти с разклонителна кутия и полилей с две вериги.

1) Осигурете безопасност

• Изключете захранването от таблото.
• Проверете, че няма напрежение в монтажната кутия.

2) Подгответе кабелите и маркирайте

Отделете проводниците и ги маркирайте по роли: фаза, двата изхода и нула. Това е особено важно, ако цветове са различни от очакваното за вашия кабел.

3) Вход към двоен ключ: фаза (L)

Свържете захранващата фаза към входната клема на двоен ключ. Тя ще захранва двата кръга, но всеки изход ще отива към различна група лампи.

4) Изходи от двоен ключ: към две групи лампи

Свържете двата изхода на ключа към проводниците, които отиват към:

• група лампи A (например едната в полилея);
• група лампи B (другата част от полилея).

Уверете се, че изход А не е вързан към грешната група, иначе ще получите обратна логика на натискането.

5) Нула (N) към лампите

Нулата от инсталацията трябва да стига към лампите. В повечето решения нулата се свързва към общите нулеви входове на двете групи, така че тя да е постоянна.

6) Земя (PE), ако е нужно

Ако полилеят има метален корпус и изисква защитна връзка, свържете жълто-зелен към PE.

7) Тест

Включете захранването и тествайте:

• ключ 1 - дали светва група A;
• ключ 2 - дали светва група B;
• и при включване и на двата - дали светят и двете.

Проблеми след монтаж и как да ги решите

Лед лампите мигат слабо или светят при изключване

Това е често срещано при енергоспестяващи и LED лампи и се появява заради токове на утечка/вътрешни вериги. В практиката се препоръчват решения като правилна свързаност и, при нужда, подходящи компоненти (например кондензатор/коректор според типа инсталация и консуматора). Преди да сменяте лампи, проверете дали:

• няма обратна връзка между фаза и нула;
• не е объркан изход А и изход B;
• няма полупостоянно захранване към LED веригата.

Постоянно светене при грешна връзка в кутия

Ако лампите светят постоянно, най-често проблемът е, че фазата е подадена директно към лампите или изходът на ключа е свързан неправилно. Прегледайте схемата и клемите - особено входната клема на двоен ключ.

Как да свържете двоен ключ към полилей

При полилей с две вериги обикновено има отделни проводници към всяка част. Свържете ги към двата изхода на двоен ключ. Нулата към полилея следва да е обща и постоянна.

Алтернативи: смарт ключове и електроника

Ако планирате смарт ключ, може да има изисквания за нулев проводник и специфична логика. Затова при избор проверете съвместимостта и дали инсталацията ви има нужните проводници към кутията. За да направите свързването качествено, помага наличието на точни клеми, изолирани клещи и, ако има съмнение, мултиметър. В нашия магазин ще откриете ключове за осветление, клеми и инструменти за електромонтаж. При нужда споделете какъв е полилеят и колко жила са в кутиите, за да насочим към най-подходящата схема.
