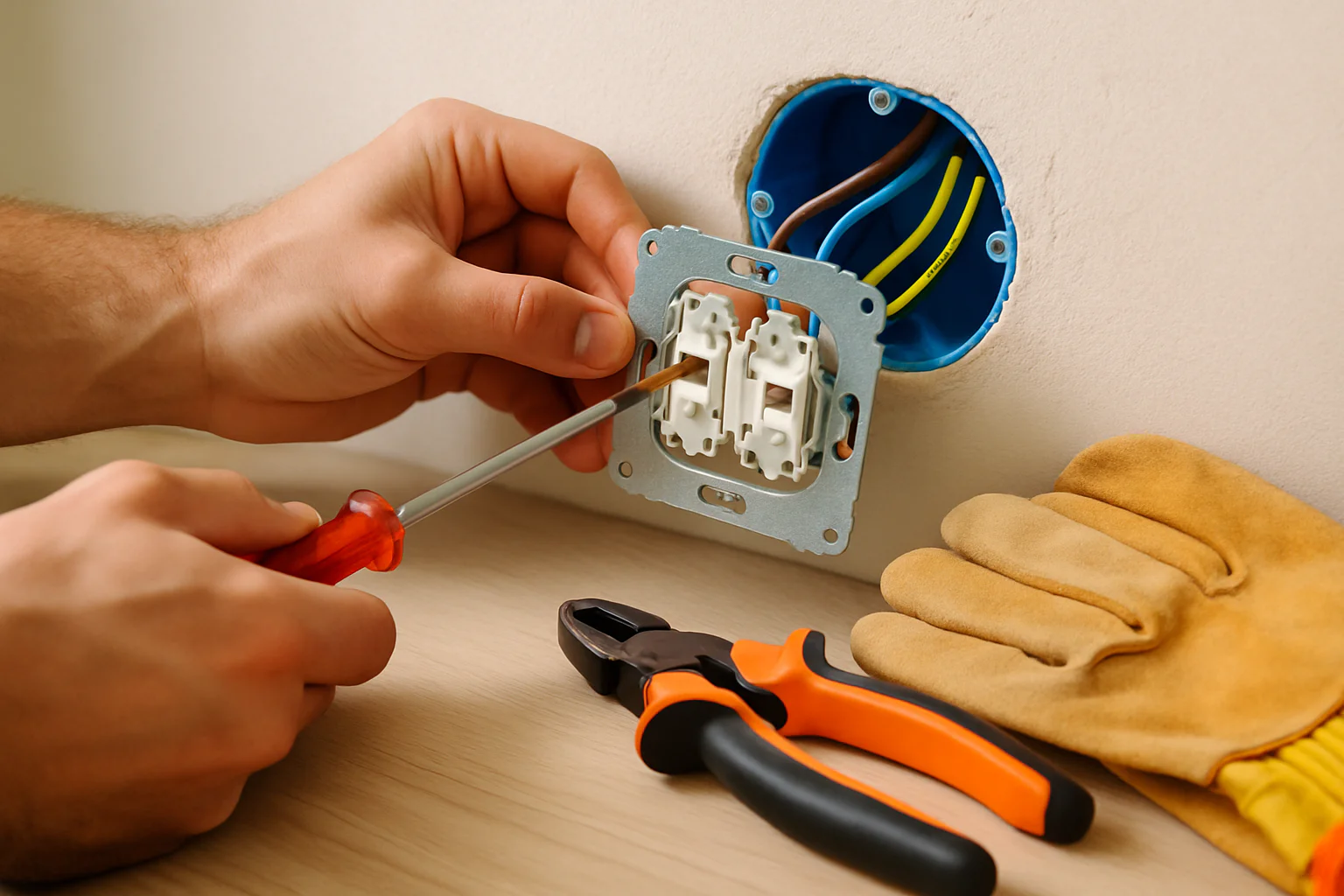

Свързване на двоен девиаторен ключ: практична схема за осветление от две места

Когато искаш осветление две точки от две различни места, стандартният вариант е девиаторната схема. А когато целта е да управляваш две отделни групи лампи (например по една лампа на всяка страна на коридор, или два кръга в стая), тогава ти трябва решение като двоен девиаторен ключ.

В тази статия ще обясним свързване на двоен девиаторен ключ по практичен и безопасен начин: какъв принцип на действие има, как се работи по схема 6, какво означават клемите (пъпки), къде се връзва фазата и как да избегнеш типичните грешки, които водят до това схемата да не работи.

Текстът е за домашна електроинсталация, монтаж в кутия и ремонтни дейности, където не ти трябва само теория, а ясни стъпки за подреждане на проводниците и проверка.

Какво представлява двоен девиаторен ключ и кога се използва

Двоен девиаторен ключ (често се казва и двойен девиатор) е съвместяване на два девиаторни ключа в една конзола. Обикновено има 6 извода, по 3 на всеки отделен девиаторен модул. Така с едно устройство управляваш:

  • едната група лампи от две места;
  • втората група лампи от две места.

Практически това е удобно при:

  • коридори с по две линии осветление;
  • стълбища, където искаш отделно управление на горно и долно осветление;
  • хол с две независими групи лампи на различни режими.

Принцип на действие: как работи девиаторната схема

Девиаторните ключове работят чрез разменяне на връзката към два "пътя" между два ключа. В схема 6 между двата девиаторни ключа имаш два комутируеми проводника (наричани понякога C1 и C2 или други означения), а общата връзка е към фазата и изхода към осветлението.

При стандартното управление от две места:

  • фазата влиза в единия ключ;
  • от двата ключа тръгват два комутируеми проводника;
  • накрая те се събират към фазата за лампата (или групата лампи).

При двоен девиаторен ключ този принцип се повтаря два пъти, защото ключът съдържа два девиаторни механизма в едно тяло.

Подготовка преди свързване: безопасност и инструменти

Електроинсталациите не прощават случайни грешки. Преди да свързваш проводници, подготви:

  • фазомер за проверка на фазата;
  • отвертка и/или отвертки с подходящи накрайници;
  • клещи за кабели и изправяне/подготовка на проводници;
  • маркиране на проводници (маркер, тиксо, етикети), за да не се объркат клемите;
  • кутийки за монтаж, ако работиш по ремонт и сменяш конзолата.

Важно: изключи захранването от таблото и работи само след проверка с фазомер. Не се доверявай единствено на положението на автомат/ключ. След свързване направи контролни проверки, преди да подадеш напрежение.

Разпределение на клемите: 6 извода и две отделни линии

Тъй като двоен девиатор съдържа два девиаторни модула, обичайно клемите се групират в две "тройки".

Най-често логиката е подобна:

  • в едната страна на ключа имаш клеми за първата група лампи;
  • в другата страна имаш клеми за втората група лампи.

Често в схемите се споменава позициониране като "фаза в 1 и 6 на първия ключ" и "1 изход към втория", но конкретните номера зависят от модела. Затова:

  • провери означенията на самия девиатор;
  • направи схема на лист, като отбележиш кои клеми ще свържеш към кои проводници;
  • след свързване провери повторно съответствието.

Ключовата идея е да не "разместиш" проводниците между двата девиаторни механизма.

Схема 6 за свързване на двоен девиаторен ключ

Ще опишем логиката, която най-често търсят хората, когато пишат как се свързва двоен девиаторен ключ и получават резултат, който не работи. Най-честата причина е объркване на комутируемите проводници между клемите на двата ключа.

В основата стоят две независими девиаторни схеми, които работят едновременно:

  • Първа схема управлява първата група лампи.
  • Втора схема управлява втората група лампи.

Как да мислиш за проводниците

За нормално управление от две места ти трябва минимум:

  • фаза към единия ключ;
  • изход към група лампи;
  • двата комутируеми проводника между двата ключа.

При двоен девиатор това се повтаря за втората група. Така на практика се използва трижилен кабел (фаза, нула, защитен проводник се изискват според инсталацията), но комутируемите линии най-често са два отделни проводника, които "пътуват" между ключовете за всяка схема.

Свързване стъпка по стъпка

След като имаш изключено захранване:

  1. Маркирай проводниците преди да ги пъхаш в клемите. Много лесно се разменят при двоен ключ.
  2. Намери фазата с фазомер. Фазата трябва да влезе към общата клема на съответния девиаторен модул, обозначена на механизма.
  3. Свържи двата комутируеми проводника към съответните клеми за движение между двата ключа. Тук не прави "творчески" промени: важно е връзката да е еднаква при първия и втория ключ за всяка схема.
  4. Повтори за втория модул на двойния девиатор, като пак запазиш същата ориентация на комутируемите проводници.
  5. Съобрази общото към изхода към лампите: изходът от клемите към група лампи трябва да е правилно разпределен за първата и втората група.

Ако някъде се объркат комутируемите проводници, схемата може да работи "обърнато" или изобщо да не работи.

Най-чести грешки при свързване на двоен девиаторен ключ

Има няколко грешки, които се появяват отново и отново в дискусиите за свързване девиатор и "схемата не работи".

Грешка 1: Разместване на комутируемите проводници между ключовете

Често се случва следната логика: при първия ключ вързваш C1 и C2 както трябва, но при втория ключ ги разменяш. Резултатът е, че позициите не "следват" една друга и управлението става неправилно.

Решение: сравни стикера/означенията на първия ключ и възпроизведи същата връзка на втория.

Грешка 2: Фаза, нула и изход объркани в клемите

Девиаторът управлява фазата към консуматора. Нулата по принцип не преминава през девиаторния механизъм. Ако свържеш нула към неправилна клема, лампата няма да се държи като очакваш.

Грешка 3: Неправилна ориентация при сериен-девиаторен вариант

Понякога хората търсят схема свързване на двойен девиатор, но попадат и на идеи за сериен-девиатор. При комбиниране в една кутия има ясна ориентация: фазата трябва да е на определена клема и не може да се "прехвърля" произволно. Ако целта ти е стандартната схема 6 за две групи лампи от две места, не смесвай принципите.

Грешка 4: Недостатъчно затягане на клемите

В клеми под винт ако контактът не е стегнат, при работа може да има лош контакт, загряване и прекъсване. Стегни клемите правилно и провери дали кабелът е фиксиран.

Как да тестваме свързването преди да подадеш ток

Тестването спестява много главоболия. Ползвай фазомер, за да провериш:

  • коя клема действително е под фаза при определена позиция;
  • дали комутируемите проводници дават съответните промени при превключване на ключовете;
  • дали изходът към групата лампи се държи в съответствие с позициите на двата ключа.

Практическо правило: преди да свържеш към лампите, тествай само с преносимо натоварване или визуална проверка (ако имаш подходяща безопасна схема). Така избягваш повреда на осветителни тела при грешка.

Съвместимост с тъч и други варианти

Има варианти на девиатор с тъч, както и комбинирани решения. При тях механиката на клемите може да е различна. Ако имаш двоен девиатор тъч ключ, следвай означенията на самия производител и не пренасяй автоматично номерата от стандартен механичен девиатор.

Ориентирай се по изводите и по това коя клема е обща и коя е комутируема. Ако имаш съмнение, тествай с фазомер по горната логика.

Избор на правилни материали и кабели за електроинсталация

Когато правиш електроинсталация за осветление две точки, качествените материали влияят на надеждността:

  • Използвай трижилен кабел според изискванията на инсталацията и с подходящо сечение.
  • Ползвай кутии за монтаж, които осигуряват достатъчно място за огъване на проводниците и без натиск върху клемите.
  • Избери девиаторен ключ с добре означени клеми и коректно описание за монтаж.

Ако планираш монтаж или ремонт на други елементи около осветлението, подготви и подходящи инструменти като клещи за кабели, отвертки и проверка на напрежение с фазомер.

Кога е по-добре да се обърнеш към специалист

Има ситуации, в които е по-разумно да не рискуваш:

  • ако не можеш да идентифицираш фазата и нямаш опит с фазомер;
  • ако електро таблото е в състояние, което създава риск при работа;
  • ако има съмнение за повредени кабели или прекъсвания в линията;
  • ако окабеляването в стената е направено неясно и цветове на проводници не отговарят на стандарт.

Това не значи, че не може да се направи самостоятелно, а просто че безопасността и яснотата на сигнала трябва да са на първо място.

Ако искаш да подготвиш работилницата и комплекта за монтаж, разгледай в магазина ни подходящи електроинструменти, инструменти за електромонтаж, кабели и консумативи. А за уточнение на нужните клеми и правилната схема, сподели какви проводници имаш и какво осветление управляваш.

Какво е двоен девиаторен ключ

Двоен девиаторен ключ е конзола с два девиаторни механизма, обикновено с 6 извода, която управлява две групи осветителни тела от две места.

Как се свързва двоен девиаторен ключ по схема 6

Свързването е две независими девиаторни схеми една до друга: фазата влиза в общата клема за съответния модул, а комутируемите проводници се свързват към еднакви клеми и на двата ключа, за да се запази логиката на превключване.

Коя клема е фаза при двоен девиатор

Клемата за фаза е означена на самия ключ като обща (често като 1 или 6 или по маркировка C). Най-сигурно се установява с фазомер при изключено напрежение и маркиране.

Защо схемата не работи след свързване

Най-често е разменен един от комутируемите проводници на втория ключ или фазата е влязла в грешна клема. Проверка с фазомер при превключване помага да се локализира проблема.

Как да тествам двоен девиатор преди да закача лампите

С фазомер провери кой проводник става под фаза на изхода при превключване на двата ключа за всяка група. Така потвърждаваш правилната логика, без да рискуваш осветителни тела.

Мога ли да свържа двоен девиатор с тъч механизъм

Да, но клемите и означенията може да са различни от стандартен ключ. Следвай схемата и инструкциите за конкретния модел и тествай с фазомер преди окончателно свързване.

Нужно ли е да използвам трижилен кабел

В много битови инсталации се използва трижилен кабел, защото дава обща фаза и комутируеми проводници между ключовете, но точният избор зависи от това какви линии вече имаш в стената и как е изпълнена инсталацията.
