Стандарт за цветове на кабели: как да свържете правилно фаза, нула и земя

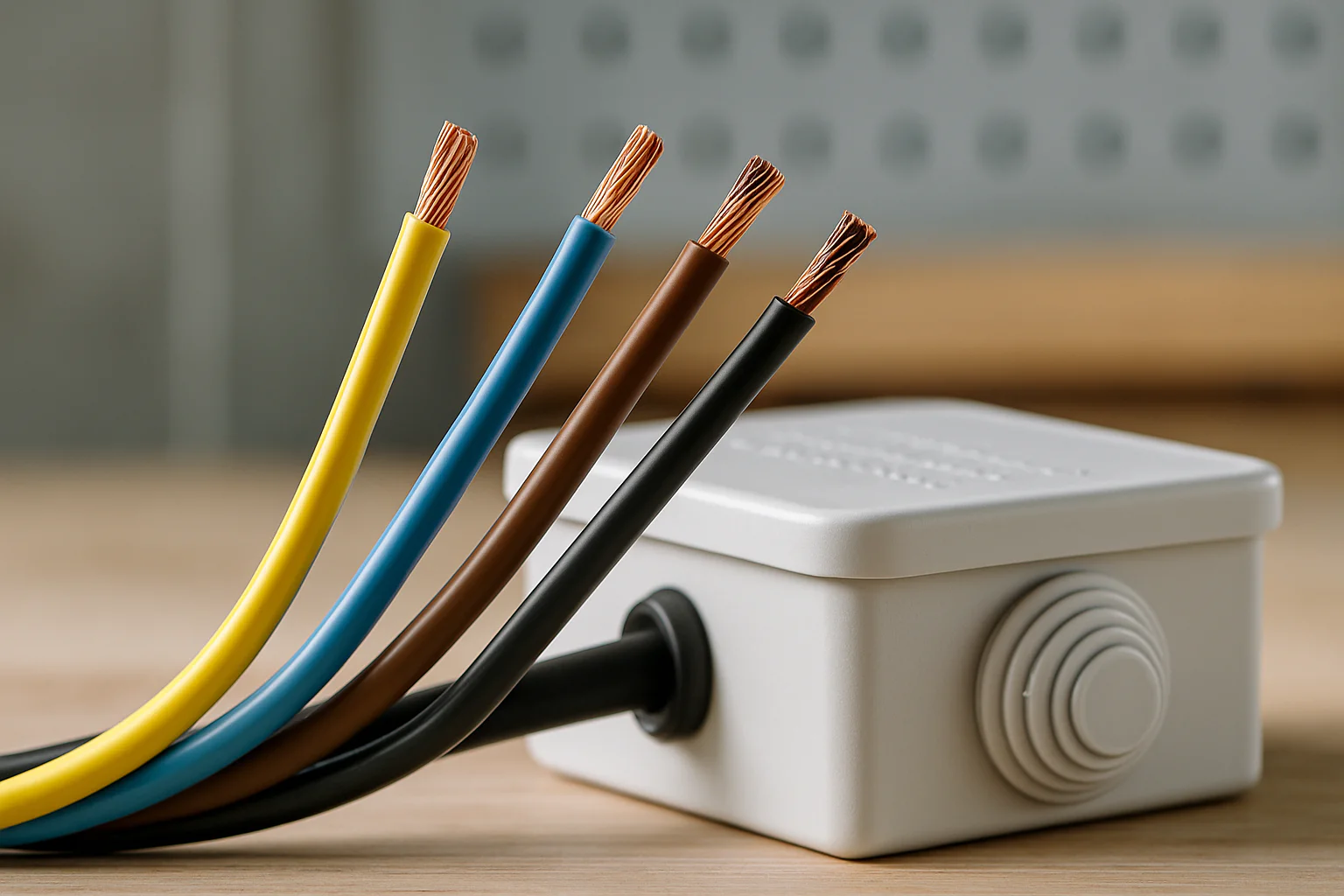

Стандарт за цветове на кабели съществува, за да не се объркват функциите на проводниците при монтаж и ремонт. В ежедневието това е една от най-важните теми за безопасност в работилницата и дома: ако объркате фаза и нулa, последствията могат да са сериозни. Ако пък объркате земя (защитен проводник), уредите и автоматиките може да не работят както трябва.

В България и ЕС маркирането на цветове на проводници е свързано основно с IEC 60446 (развиван през годините като IEC 60445). Най-лесните за разпознаване правила са: жълто-зелен за защитен проводник (PE/земя), син за неутрален проводник (N/нула), а кафяв, черен или сив за фазови проводници (L1, L2, L3).

В този материал ще подредим практично информацията: кои цветове какво означават, как да действате при 3- и 5-жилни кабели, какво да очаквате при по-стари инсталации и как да проверите с инструменти, когато цветът не ви стига.

Какво казва IEC 60446 за цветовете

Когато говорите за стандарт за цветове на кабели, най-същественото е да знаете предназначението на всеки цвят. По правилата за означаване:

  • Жълто-зелен кабел - защитен проводник PE (заземяване).
  • Син неутрален - N (нула).
  • Кафяв фаза - L (фаза), включително L1 при трифазно.
  • Черeн/сив - други фазови проводници при трифазно: L2 и L3.

Това маркиране прави ремонтите по-лесни: виждате цвета, разбирате функцията и свързвате правилно към клеми в разпределителна кутия, контакт или табло.

Какви са цветовете при еднофазно и трифазно

В практиката най-често се срещат два типа кабели: 3-жилен (еднофазно фаза-нула-земя) и 5-жилен (трифазно с допълнителни проводници).

3-жилен кабел за еднофазно

При стандартно маркиране очаквайте:

  • кафяв - фаза L
  • син - нула N
  • жълто-зелен - защитен проводник PE

Ако видите жълто-зелен, почти винаги това е земя. Ако видите син, почти винаги това е нула. Фазата е кафяв или друг фазов цвят според версията и конкретния кабел.

5-жилен кабел за трифазно

При трифазно системите обикновено са L1, L2, L3 плюс N и PE. Типичното означаване е:

  • кафяв - L1
  • черен - L2
  • сив - L3
  • син - N
  • жълто-зелен - PE

Тук цветовете са още по-важни, защото объркването на фазите не винаги се усеща веднага, но може да доведе до неправилна работа на трифазни уреди или към грешни посоки на въртене при някои машини.

Разликите в цветовете на стари и нови ел кабели

В старите инсталации правилата не винаги са спазвани по съвременния стандарт. Затова се срещат случаи, при които нула е била с друг цвят, например бял, а земя може да е черна или без ясно означение, в зависимост от времето и изпълнението.

В дискусии по темата често се описва конкретният проблем: в закупен кабел има един цветови код, а в апартамента или сервизното помещение проводниците са означени по стар начин. Тогава разчитането само на цвят не е достатъчно и трябва да се ползват измерване и проверка.

Как да разпознаете функцията, когато цветовете не съвпадат

Ако се сблъскате с несъответствие между кабелите, използвайте практична последователност за безопасност:

  • Първо изключете напрежението от съответния автомат и се уверете, че няма повторно включване.
  • Проверете дали имате надежден достъп и можете да измерите проводниците без риск от докосване.
  • Използвайте мултицет или индикаторна отвертка, когато това е подходящо за вашата ситуация.
  • Ако е възможно, установете кое е защитният проводник PE чрез проверка на непрекъснатост и връзка към заземителната шина.

За някои домашни ремонти индикаторна отвертка помага при търсене на фаза, но при сложни стари инсталации по-точният подход е измерване с мултицет. Винаги се съобразявайте с типа напрежение и режима на измерване.

Как да свързвате: типични монтажни ситуации

За работа по контакти, ключове, разпределителни кутии и уреди най-често се изисква коректно свързване на три проводника.

Свързване към контакт или разклонител

  • Жълто-зелен към клемата за земя.
  • Син към клемата за нула (N).
  • Фазата към клемата за фаза (L), най-често кафяв/черен/сив според кабела.

Ако монтажът е в помещение със стари проводници, където нула може да е бял кабел, не се доверявайте само на цвета. Дори тогава жълто-зелен като правило е PE, но при стари инсталации е възможно да липсва.

Свързване на уреди и машини в работилница

Когато свързвате инструменти към табло или удължител, следете не само цвета, но и състоянието на кабела и клемите. При машини като заваръчни апарати, инвертори или ударни винтоверти защитният проводник е важен за безопасността. Освен това неправилно свързан N може да доведе до проблеми при вградената електроника и защити.

Затова винаги:

  • проверявайте дали клемите са чисти и затегнати;
  • използвайте подходящи кабелни обувки и клемни елементи при необходимост;
  • не допускайте оголени жилa извън клемата.

Маркиране и означаване на кабели в табла и кутии

Дори да разчитате на цветове на проводници, добре е да предвидите допълнително маркиране на кабели с етикет или маркер по клемите. Това е особено полезно при:

  • ремонтни дейности с многократни демонтажи;
  • кабели с различни цветови схеми в една и съща кутия;
  • големи табла и системи, при които после може да сменяте уред или режим.

За правилно означаване се използват решения като маркери за кабели и подходящи надписи в съответствие с електрическите стандарти и документация.

Как да изберете правилния кабел и подходяща изолация

Когато сменяте проводник, цветът е само част от картината. Качеството на изолацията и предназначението на кабела влияят на дълготрайност и безопасност. При подмяна за работилница или ремонт на инсталации търсете:

  • кабели с устойчивост на напрежение и температура;
  • подходящ тип кабел за монтаж в конкретна среда (вътрешно/външно, в тръба, под мазилка и т.н.);
  • сечение, което съответства на товара и защитата;
  • съвпадение с предназначението за еднофазно или трифазно.

Ако ползвате гъвкави кабели за заваръчни апарати или мобилни инструменти, обръщайте внимание и на класа на гъвкавост и обозначенията на производителя.

Чести грешки при свързване по цветове

При DIY ремонти най-често се случват следните грешки:

  • Разчитане само на цвета при стари инсталации без проверка с измерване.
  • Бъркане на N и PE при кабели, където защитният проводник няма жълто-зелено.
  • Разместване на L1, L2, L3 при трифазно свързване.
  • Неправилно кримпване или разхлабени клеми в табло.
  • Пренебрегване на поддръжката на кабелите при постоянно движение и износване.

Когато има съмнение, по-добрият подход е да проверите с мултицет или индикатор и да потвърдите функцията на проводника.

Какво да имате в работилницата, за да работите по-безопасно

Вместо да разчитате само на памет или снимки от предишни ремонти, оборудвайте се с практични инструменти:

  • Мултицет за проверка на напрежение и непрекъснатост.
  • Индикаторна отвертка за бързо търсене на фаза.
  • Кабелни клещи за правилна подготовка на краищата.
  • Маркировка за кабели и етикети за клеми.
  • Тръби и защитни елементи за механична защита на проводници.

Така ще намалите риска от грешки и ще улесните бъдещ ремонт.

Ако търсите кабели с правилни цветове на проводници, подходящи маркери и инструменти за измерване, разгледайте предложенията ни в магазина. За конкретни свързвания и несъответствия в стари инсталации ни пишете каква е вашата конфигурация и ще ви насочим към най-подходящия кабел и консумативи.

Какви са цветовете на фазата, нулата и земята в електрически кабели?

По стандарт IEC 60446 жълто-зелен е PE (земя), син е N (нула), а кафяв, черен и сив са фазови проводници (L1, L2, L3).

Какво означава IEC 60446 за цветовете на проводници в България?

Това е хармонизиран стандарт за означаване на функциите на проводниците с конкретни цветове, за да се улесни безопасното свързване при монтаж и ремонт.

Каква е разликата в цветовете на стари и нови ел кабели?

В стари инсталации цветове могат да са различни, например бял за нула или липса на жълто-зелен за земя. Тогава е нужно измерване и потвърждение, не само разчитане по цвят.

Как да разпозная фазата по цвят в кабел?

При стандартно означаване фазата е кафяв, черен или сив проводник, според броя жилa. При съмнение първо проверете с индикатор или мултицет.

Как се различават цветовете на кабели за 3-фазно захранване?

Типично кафяв е L1, черен е L2, сив е L3, син е N и жълто-зелен е PE. Винаги следвайте маркировката върху кабела и проверявайте при стари инсталации.

Какво да направя, ако кабелите в апартамента не съвпадат по цветове?

Не свързвайте само по цвят. Проверете функциите с измерване и потвърдете кои са PE и N, преди да свържете фазовите проводници.

Нужен ли е мултицет при ремонт, когато кабелите имат цветова маркировка?

При стандартни кабели цветът помага, но при стари инсталации или размествани проводници мултицетът е най-сигурният начин да потвърдите. Без измерване увеличавате риска от грешка.
