Схема на свързване на пресостат

Практично ръководство за схема на свързване на пресостат при компресор и помпа

Правилната схема на свързване на пресостат е важна за безопасната работа на компресор, хидрофорна система, водна помпа или друга инсталация, при която налягането трябва да се управлява автоматично. Пресостатът включва и изключва електродвигателя според зададени граници на налягане, като предпазва системата от ненужно натоварване, прегряване и работа извън нормалния режим. Когато схема на свързване на пресостат е изпълнена коректно, машината стартира плавно в подходящия момент, спира при достигане на горната граница и поддържа стабилен работен цикъл. Темата е особено полезна за собственици на гаражни компресори, сервизни работилници, монтажници на водоснабдителни системи и майстори, които поддържат техника в дома или малък обект. Въпреки че принципът изглежда лесен, грешките при окабеляване могат да доведат до изгаряне на мотор, повреда на контактите, падане на защита или риск от токов удар. Затова всяка схема на свързване на пресостат трябва да се разглежда заедно с мощността на двигателя, захранващото напрежение, сечението на кабела, защитните апарати и условията на работа.

Как работи пресостатът и къде се използва

Пресостатът е електромеханичен или електронен превключвател, който реагира на промяна в налягането. В механичния вариант мембрана или бутало задейства контактен механизъм. При спад на налягането под долната граница контактите се затварят и подават захранване към двигателя. При достигане на горната граница контактите се отварят и моторът спира. Тази функция се използва при бутални компресори, хидрофори, водни помпи, пневматични системи, автомивки, напоителни инсталации и малки производствени линии. При компресорите пресостатът често управлява и разтоварващ клапан, който изпуска налягането от главата или тръбата след спиране. Това улеснява следващия старт и намалява натоварването върху електродвигателя. При помпите пресостатът работи заедно с разширителен съд, възвратен клапан и манометър. В двата случая схема на свързване на пресостат трябва да отчита не само електрическите клеми, но и механичния монтаж, посоката на налягането и настройките.

Основни елементи в схема на свързване на пресостат

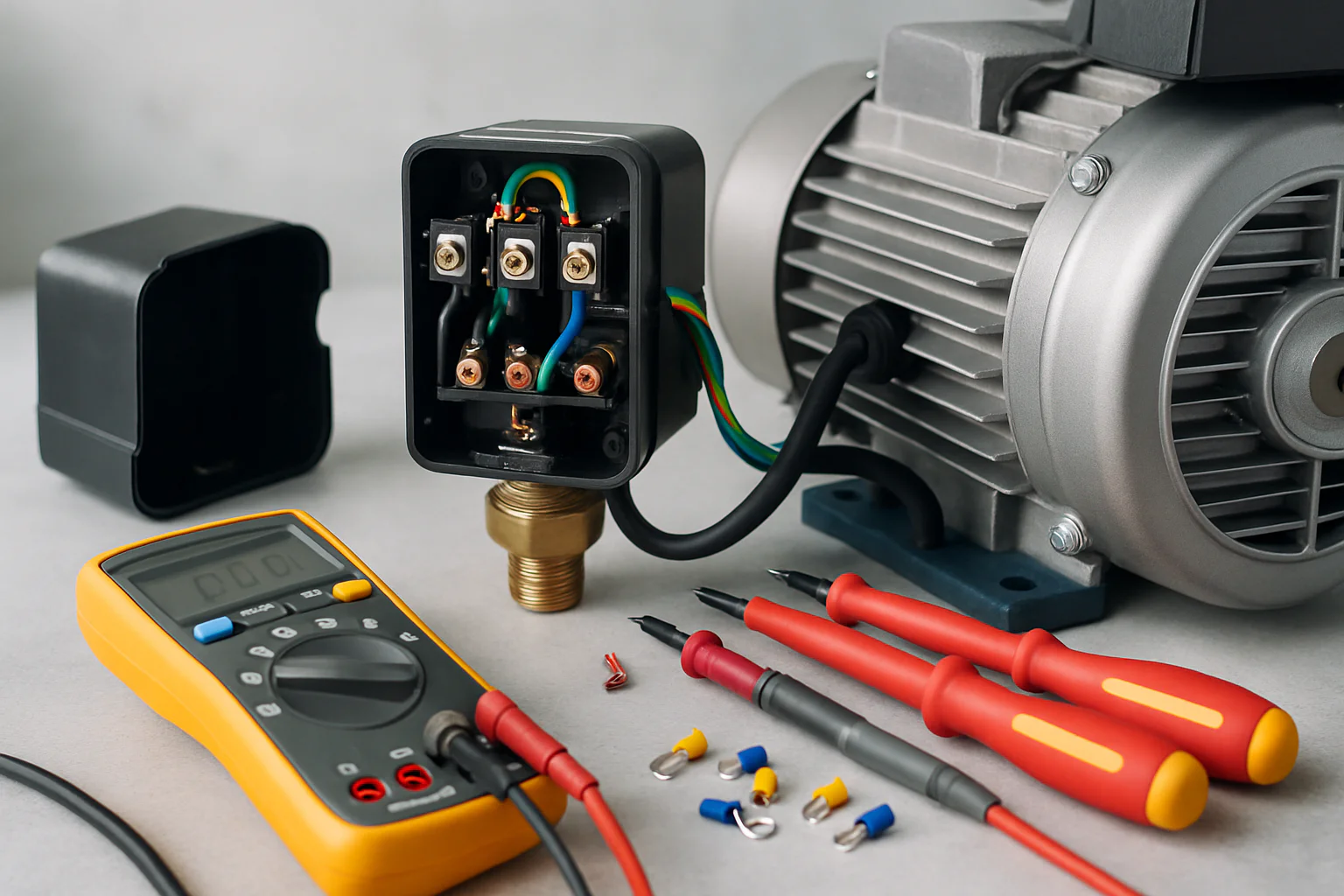

Най-често срещаната схема на свързване на пресостат при еднофазен компресор включва захранващ кабел, пресостат, електродвигател, защитен проводник, моторна защита или автоматичен предпазител и понякога кондензатор. Захранването влиза в клемите на пресостата, а изходът отива към двигателя. Фазовият и нулевият проводник обикновено преминават през работните контакти на пресостата, докато защитният проводник се свързва директно към металния корпус и не се прекъсва от контактния механизъм. При много пресостати клемите са означени като вход и изход или с двойки контакти. При някои модели има четири силови клеми, две за захранване и две за товара. Други имат допълнителни клеми за термозащита, електромагнитен клапан или сигнализация. Преди монтаж трябва да се прегледа схемата на капака или техническата табелка. Ако липсва ясно означение, проверката с мултицет е задължителна, защото визуално сходни клеми могат да имат различна функция. За трифазни двигатели пресостатът не винаги трябва да прекъсва директно трите фази, особено при по-висока мощност. В практиката по-надеждно решение е управление чрез контактор. Пресостатът включва и изключва управляващата верига на контактора, а силовите контакти на контактора захранват двигателя. Така контактите на пресостата не се претоварват и системата може да се комбинира с термореле, защита от отпадане на фаза и авариен стоп.

Схема на свързване на пресостат при еднофазен компресор

При еднофазен компресор с напрежение 230 V работата започва с изключване на захранването и проверка за липса на напрежение. Захранващият кабел се въвежда през подходящ кабелен щуцер, за да няма опъване върху клемите. Фазата и нулата се свързват към входните клеми на пресостата. От изходните клеми тръгват проводници към двигателя или към клемната кутия на компресора. Защитният проводник се затяга към заземителната клема на корпуса, резервоара или предвидената точка от производителя. Тази схема на свързване на пресостат е подходяща за малки и средни компресори, когато токът на двигателя е в допустимите граници на контактите. Например, ако пресостатът е оразмерен за 16 A, не е разумно да се използва на мотор, който при старт прави силен пусков ток близо до или над този предел. При съмнение се избира пресостат с по-висок токов клас или се добавя контактор. Добра практика е да се постави и моторна защита, съобразена с номиналния ток на двигателя. При компресор с пусков и работен кондензатор свързването на самия мотор не бива да се променя произволно. Пресостатът обикновено прекъсва захранването към целия двигателен възел, а кондензаторите остават свързани по заводската схема. Ако клемната кутия е отваряна преди това или има следи от ремонт, е добре да се направи снимка, да се маркират проводниците и да се провери съпротивлението на намотките с измервателен уред.

Схема на свързване на пресостат при водна помпа и хидрофор

При водна помпа принципът е сходен, но работните условия са различни. Пресостатът следи налягането във водната линия или в разширителния съд. При спад под зададената долна граница затваря контактите и стартира помпата. При достигане на горната граница я изключва. В тази схема на свързване на пресостат често участват още манометър, петпътен съединител, възвратен клапан, суха защита или електронен блок против работа без вода. Електрическото свързване трябва да бъде защитено от влага. Клемната кутия се затваря плътно, използват се кабелни щуцери с подходящ диаметър, а в мокри помещения е препоръчителна дефектнотокова защита. Кабелът не трябва да лежи във вода, да се прегъва около остри ръбове или да минава близо до нагрети тръби. Ако помпата е в шахта, кладенец или влажно техническо помещение, изборът на кабел, защита и корпус с подходяща степен на защита е от решаващо значение. Механичната настройка също влияе върху електрическата част. Ако разликата между включване и изключване е прекалено малка, помпата стартира често, контактите се износват бързо и моторът се нагрява. Ако горната граница е прекалено висока, помпата може да работи дълго без да достигне налягането, което увеличава риска от повреда. Затова схема на свързване на пресостат трябва да се комбинира с правилно налягане в разширителния съд и реалните възможности на помпата.

Свързване чрез контактор при по-мощни машини

Когато двигателят е с по-голяма мощност, директното прекъсване през пресостата не е най-добрият избор. При схема на свързване на пресостат чрез контактор пресостатът управлява бобината на контактора, а двигателят се захранва през силовите контакти. Това намалява искренето в пресостата, удължава живота му и позволява използване на термореле. Такава конфигурация е стандартна при по-големи компресори, трифазни помпи, промишлени агрегати и системи с чести стартове. Управляващата верига може да бъде на 230 V или на по-ниско безопасно напрежение, ако таблото е проектирано така. В нея могат да се включат бутон стоп, авариен бутон, защита от ниско налягане, поплавък, датчик за ниво или термоконтакт на двигателя. В силовата част се използват автоматичен прекъсвач, контактор с подходящ токов клас, термореле и кабели със сечение според товара и дължината на линията. При трифазен двигател е важно да се провери посоката на въртене. Ако помпа или компресор се върти обратно, дебитът пада, охлаждането може да се влоши и машината да се повреди. Смяната на две фази променя посоката, но такава операция се прави само при изключено захранване и от човек с нужните знания. След всяка промяна се проверяват токовете по фази, работното налягане и поведението при старт и стоп.

Необходими инструменти, консумативи и принадлежности

За надеждна схема на свързване на пресостат са нужни повече от отвертка и кабел. Практичният комплект включва мултицет или фазомер, изолирани отвертки, клещи за оголване на проводници, кримпващи клещи, кабелни накрайници, кабелни обувки, щуцери, термосвиваем шлаух, изолирбанд с добро качество и маркери за проводници. При работа по табло са полезни и динамометрична отвертка за клеми, амперклещи и тестер за дефектнотокова защита. Изборът на кабел се прави според тока, дължината, начина на полагане и средата. За малък компресор в работилница често се използва гъвкав кабел с подходящо сечение и защитна изолация. За постоянна инсталация към помпа може да е нужен кабел, устойчив на влага и механично натоварване. Накрайниците не са дреболия. Добре кримпнатият накрайник осигурява стабилен контакт, намалява нагряването и предпазва многожилния проводник от разпиляване под винтовата клема. В онлайн магазин за машини и инструменти е разумно да се търсят не само пресостати, а и съвместими манометри, предпазни клапани, бързи връзки, маркучи, възвратни клапани, контактори, автоматични предпазители, моторни защити и измервателни уреди. Когато всички компоненти са подбрани като система, монтажът е по-чист, сервизирането е по-лесно, а рискът от повреди намалява.

Настройка на налягането и първоначална проверка

След като схема на свързване на пресостат е изпълнена, не бива веднага да се оставя машината без наблюдение. Първо се проверява дали всички клеми са стегнати, дали защитният проводник е свързан, дали кабелите не опират в движещи се части и дали капакът на пресостата е поставен правилно. След това се включва захранването и се наблюдава първият цикъл. Компресорът или помпата трябва да стартира без необичаен шум, да повиши налягането и да спре при зададената стойност. Настройката обикновено се прави с една или две пружини. Голямата пружина променя общото налягане на включване и изключване, а малката регулира разликата между тях. При хидрофор долната граница трябва да е съобразена с налягането в разширителния съд. При компресор горната граница не трябва да надвишава допустимото налягане на резервоара, маркучите, пневматичните инструменти и предпазния клапан. Манометърът трябва да бъде изправен и четлив. Добра проверка е измерване на тока при работа. Ако токът е над номиналния, причината може да е високо налягане, механично триене, ниско захранващо напрежение, проблем с кондензатор или неподходяща настройка. При често включване и изключване трябва да се провери разширителният съд, течове по системата, възвратният клапан и разликата между двете граници. Така схема на свързване на пресостат се оценява не само по това дали машината тръгва, а по стабилността на целия работен цикъл.

Чести грешки при схема на свързване на пресостат

Една от най-опасните грешки е прекъсване на защитния проводник през пресостата. Заземяването трябва да остане постоянно свързано към металните части. Друга честа грешка е използване на пресостат с недостатъчен токов капацитет. Контактите започват да искрят, нагряват се и с времето залепват или прекъсват нестабилно. Неподходящото сечение на кабела също води до пад на напрежение, труден старт и загряване. При помпи често се пропуска защитата от работа на сухо. Пресостатът следи налягането, но не винаги може да разбере дали има вода. Ако кладенецът пресъхне или смукателната линия засмуче въздух, помпата може да работи продължително без охлаждане и смазване. При компресори се пропуска проверката на разтоварващия клапан. Ако той не изпуска остатъчното налягане, моторът стартира тежко и защитата може да изключва. Още една грешка е липсата на механично укрепване на кабелите. Когато кабелът се държи само от клемите, вибрациите на компресора постепенно разхлабват връзките. Кабелен щуцер, правилно положен проводник и стегнати клеми са дребни детайли, които удължават живота на инсталацията. При всяка схема на свързване на пресостат капакът трябва да се затваря добре, защото прах, влага и метални стружки в клемната зона могат да причинят утечка или късо съединение.

Поддръжка, безопасност и избор на правилния пресостат

Поддръжката започва с периодичен оглед. Проверяват се следи от нагряване, потъмнели клеми, мирис на изолация, напукани кабели, корозия и нестабилно включване. При компресор трябва да се следи и състоянието на предпазния клапан, маслото, филтъра и конденза в ресивъра. При водна система се проверяват течове, налягане в разширителния съд и състояние на възвратния клапан. Една добре изпълнена схема на свързване на пресостат остава надеждна само ако се поддържа редовно. При избор на пресостат се гледат работният диапазон на налягането, максималният ток, типът на контактите, степента на защита на корпуса, резбата за присъединяване и наличието на разтоварващ клапан. За компресор е важно пресостатът да съответства на максималното налягане на ресивъра и дебита на машината. За помпа е важно диапазонът да покрива нуждите на водната инсталация и да работи с подходящ разширителен съд. Безопасността не е формалност. Преди работа захранването се изключва, налягането се изпуска, а отсъствието на напрежение се проверява с уред. Използват се изолирани инструменти, суха работна зона и лични предпазни средства. Ако системата е трифазна, с висока мощност, в мокра среда или част от производствен процес, монтажът трябва да се извърши от квалифициран електротехник. За надежден монтаж изберете подходящ пресостат, кабели, защити, измервателни уреди, ръчни инструменти и консумативи от нашия магазин, а при колебание се свържете с екипа ни за насока според вашия компресор, помпа или работилнична инсталация.
