Кръстат ключ схема

Кръстат ключ схема (схема 7): управление на осветление от три места

Кръстат ключ (междинен ключ) е електрически превключвател със четири точки на присъединяване, предназначен за управление на осветление от три или повече места. В класическата комбинация за три места се използват:

• два девиаторни ключа (схема 6);
• един кръстат ключ (схема 7) посредата.

Така светлината може да се включва и изключва от всяко едно от трите места независимо от положението на другите два ключа.

Кога ви трябва кръстат ключ

Най-често схемата се търси за стълбищна инсталация, коридори с повече разклонения и помещения с 3 входа/изхода. Схемата е подходяща и когато искате една група лампи да се управлява от три места. Важно: ако управлението трябва да е от четири места, обикновено се комбинират два кръстати ключа и два девиатора, с подходяща последователност.

Разлика между девиатор и кръстат ключ

Девиаторният ключ е за два места и има три клеми (в логиката за схема 6). Кръстатият ключ е "междинният елемент" и има четири клеми, защото в него се пресича превключващата логика между двата девиатора. Поради тази механична разлика схемата не може да се замести с обикновен ключ или с друг девиатор - необходими са правилните типове.

Схема 7 с кръстат ключ и два девиатора: принцип

В практическата логика има два проводника между двата девиатора. Точно тези "връщащи" линии се прехвърлят през кръстатия ключ, за да се промени състоянието на лампата според това от кое място натискате. Затова ключовото при монтажа е: да свържете правилните две линии към правилните клеми на кръстатия ключ, без разместване.

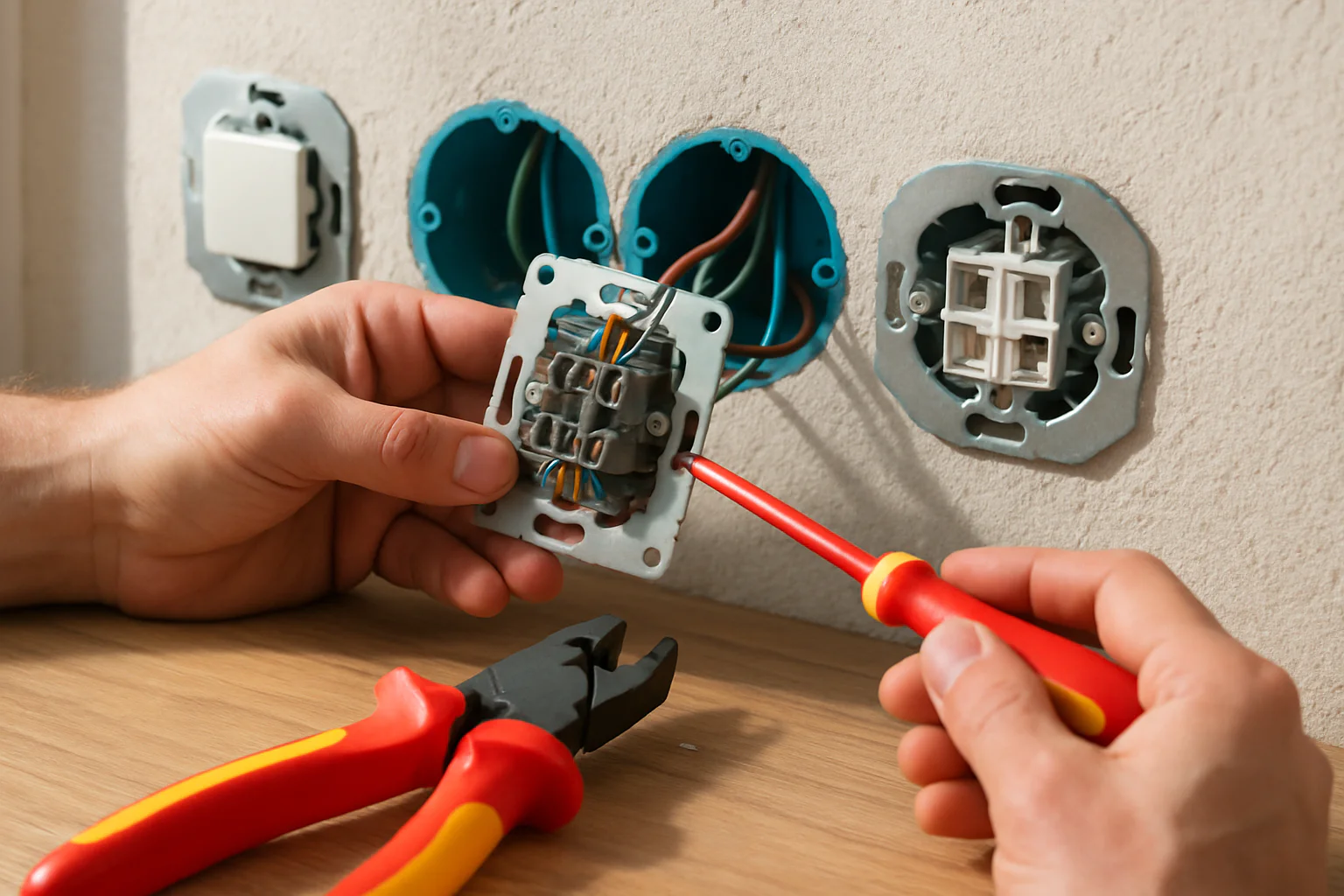

Как да свържете кръстат ключ (схема 7) - стъпка по стъпка

Ще опишем най-работещата монтажна логика за DIY, която се повтаря и в стандартните схеми:

1) Осигурете безопасност и идентифицирайте проводниците

• Изключете захранването от таблото.
• Работете с изолирани инструменти.
• Ако цветовете са объркани или инсталацията е стара, проверете фаза с подходящ уред.

2) Захранване към девиаторите

Подайте фазата към общата клема на първия девиатор. Нулата се подава към лампата като постоянна връзка (или според конкретното разпределение в кутиите).

3) Превключващи линии към девиаторите и кръстатия ключ

Между двата девиатора има две връщащи фази. Тези две линии се прекарват към кръстатия ключ, където се свързват към неговите четири клеми по схемата на производителя. Практичен съвет: преди да затегнете, маркирайте двата проводника и проследете пътя им от първия девиатор към кръстатия и към втория девиатор.

4) Изходът към лампата

Излезлия от втория девиатор проводник управлява фазата към консуматора (лампата или група лампи).

5) Тест преди окончателно затваряне

Включете захранването и тествайте:

• от първо място - лампата трябва да се включва и изключва;
• от второ място (с кръстатия ключ) - също трябва да променя състоянието;
• от трето място - същата логика.

Ако при една позиция светва, а при друга не реагира, почти винаги проблемът е в разместване на клемите на кръстатия ключ.

Чести монтажни грешки при кръстат ключ схема

• Разместване на проводниците на кръстатия ключ - това е най-честата причина схемата да не работи.
• Грешен тип ключ - кръстатият ключ не може да се замени с девиатор или обикновен.
• Лоши клемни връзки - прекъсване или лош контакт води до странно поведение.
• Липса на разпределителна кутия - без ясна организация в кутията лесно се объркват нула, фаза и връщащи проводници.

Кръстати ключ за четири места: кога се налага

За управление от четири места обикновено се използват два кръстати ключа (средните точки) и два девиатора (крайните точки). Последователността е важна, а схемата се планира по пътя на проводниците между кутиите.

Съвместимост с LED и енергоспестяващи лампи

При някои LED и енергоспестяващи източници може да се наблюдава мигане или слабо светене при изключено осветление. Това се дължи на вътрешни токове и утечки в електроника и превключвателната логика. Решението обикновено е в правилната свързаност на линиите и използване на подходящи компоненти според уреда и схемата.

Кратък чеклист преди да завършите монтажа

• правилни типове ключове - два девиатора и един кръстат;
• правилен общ проводник към захранване;
• двата връщащи проводника са свързани към кръстатия по схема;
• нула отива към лампата като постоянна връзка;
• тест преди затваряне.
