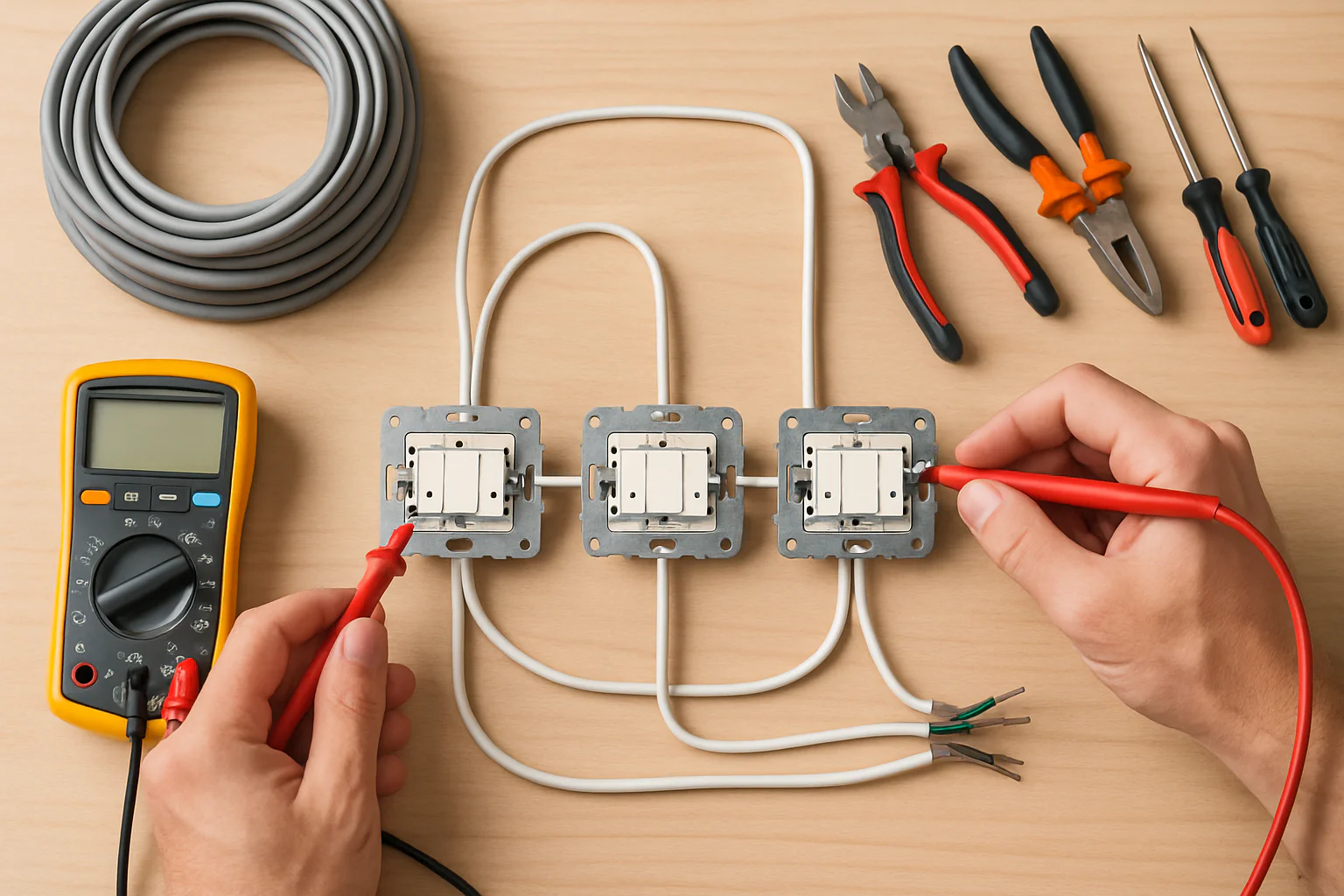

Практично ръководство за девиаторна схема с 3 ключа в дома и работилницата
Девиаторна схема с 3 ключа се използва, когато едно осветително тяло или група лампи трябва да се управлява от три различни места. Това е удобен вариант за дълги коридори, стълбища, проходни помещения, гаражи, складове, работилници и по-големи помещения, където достъпът до светлината само от една точка не е практичен. При правилно изпълнение схемата осигурява удобство, безопасност и по-добър контрол върху осветлението.
За разлика от стандартен единичен ключ, тук не става дума само за прекъсване на фазата от едно място. Девиаторна схема с 3 ключа работи с два девиаторни ключа и един междинен, наричан още кръстат ключ. Трите елемента трябва да бъдат свързани в точна последователност, а кабелите трябва да са правилно подбрани, защитени и проверени с измервателен уред. При електрически монтаж винаги се работи при изключено напрежение, а при съмнение е разумно да се потърси квалифициран електротехник.
Как работи девиаторна схема с 3 ключа
Основната идея при девиаторна схема с 3 ключа е фазовият проводник да преминава през система от превключватели, които променят пътя на тока. Първият и последният ключ са девиаторни. Те имат обща клема и две изходни клеми за така наречените пътници. Средният ключ е кръстат и служи за разменяне или пропускане на двата пътникови проводника между двата девиаторни ключа.
Когато натиснете който и да е от трите ключа, положението на контактите се променя и веригата или се затваря, или се прекъсва. Така осветлението може да се включва и изключва от всяка точка. Ако схемата е изпълнена коректно, няма значение кой ключ е използван последно. Всеки следващ превключвател променя текущото състояние на лампата.
При девиаторна схема с 3 ключа нулевият проводник обикновено отива директно към осветителното тяло, а защитният проводник се свързва към металните части на осветителя, ако конструкцията го изисква. Фазата се подава към общата клема на първия девиаторен ключ. След това през пътниковите проводници преминава през кръстатия ключ и достига до втория девиаторен ключ, откъдето общата клема подава управляваната фаза към лампата.
Кога е подходяща такава схема
Девиаторна схема с 3 ключа е особено полезна при помещения с повече от един вход или при зони, през които се преминава често. Типичен пример е стълбище между два етажа и междинна площадка. Един ключ може да се постави в долната част, втори на площадката и трети горе. Така светлината се управлява удобно независимо откъде се влиза или излиза.
В работилница такава схема може да се използва за основно осветление, когато има вход от гараж, врата към двор и отделен изход към складово помещение. При ремонтни дейности, монтаж на стелажи, обслужване на машини или работа с електроинструменти доброто осветление е не само удобство, а част от безопасната организация на работното място.
Подобно решение е подходящо и за дълги коридори в жилища, хотели, офисни пространства, производствени помещения и сервизни зони. При по-големи инсталации може да се използват и повече от три точки за управление, като между двата крайни девиаторни ключа се добавят допълнителни кръстати ключове. Въпреки това девиаторна схема с 3 ключа остава най-често срещаният вариант за домашни и малки професионални обекти.
Необходими материали за надежден монтаж
Преди да се започне работа, трябва да се изберат подходящи ключове, кабели, конзоли, клеми и защитни елементи. За девиаторна схема с 3 ключа са необходими два девиаторни ключа и един кръстат ключ. Външно те могат да изглеждат почти еднакво, затова е важно да се проверят маркировките на клемите и техническото описание на производителя.
Кабелите се избират според натоварването, начина на полагане и изискванията на електроинсталацията. За осветителни кръгове в жилищни инсталации често се използва меден проводник със сечение 1,5 mm2, но реалният избор трябва да отговаря на проекта, предпазителя и конкретните условия. При по-дълги трасета, влажни помещения или индустриална среда се обръща допълнително внимание на изолацията, механичната защита и начина на монтаж.
Клемите трябва да осигуряват стабилен контакт без разхлабване. Некачествена връзка може да доведе до нагряване, премигване на осветлението и повреда на ключовете. За ремонт и монтаж са полезни пружинни клеми, винтови клеми с подходящ размер, изолационна лента, гофрирани тръби, кабелни канали и монтажни кутии с достатъчно място за връзките.
Инструменти, които улесняват работата
За да бъде девиаторна схема с 3 ключа изпълнена чисто и безопасно, не са достатъчни само правилните компоненти. Нужни са и подходящи инструменти. Най-важни са фазомер или двуполюсен тестер, мултицет, изолирани отвертки, клещи за рязане, клещи за оголване на проводници, комбинирани клещи и инструмент за кримпване, ако се използват кабелни накрайници.
При работа в тухла, бетон или гипсокартон може да са необходими ударна бормашина, перфоратор, боркорона за конзоли, нивелир, рулетка и маркер. За по-точно трасиране на ключовете и кабелните канали лазерен нивелир спестява време и намалява риска от крив монтаж. В работилница или при ремонт на съществуваща инсталация акумулаторен винтоверт с регулиране на въртящия момент е удобен за монтаж на рамки, конзоли и капаци.
Изолираните ръчни инструменти са задължителни при електромонтажни дейности. Дори когато захранването е изключено, добрата практика изисква проверка за липса на напрежение и използване на инструменти с надеждна изолация. Това е особено важно в стари инсталации, където цветовете на проводниците може да не отговарят на съвременните стандарти.
Подготовка преди свързване
Преди монтаж на девиаторна схема с 3 ключа трябва да се направи ясен план на трасето. Определят се местата на трите ключа, разклонителните кутии, осветителното тяло и пътят на кабелите. Важно е да се предвиди удобна височина за ключовете, лесен достъп за бъдеща поддръжка и достатъчно пространство в кутиите за безопасно разполагане на връзките.
Захранването се изключва от съответния автоматичен предпазител. След това се проверява с двуполюсен тестер или мултицет дали напрежение действително липсва. Не е добра практика да се разчита само на положението на предпазителя, защото при неправилно означени кръгове може да се работи по активна линия.
Проводниците трябва да бъдат ясно идентифицирани. Фазата, нулата, защитният проводник и пътниците се маркират така, че при последващо свързване да няма объркване. Ако цветовете не са стандартни или кабелът е стар, маркировката с термосвиваем шлаух, етикети или цветна изолация помага при монтаж и бъдещи ремонти.
Принципни стъпки при свързване
При девиаторна схема с 3 ключа фазовият проводник се подава към общата клема на първия девиаторен ключ. От неговите две превключващи клеми тръгват два пътникови проводника към входната страна на кръстатия ключ. Кръстатият ключ има четири работни клеми и при превключване или запазва, или разменя връзката между двойките проводници.
От изходната страна на кръстатия ключ двата пътникови проводника продължават към втория девиаторен ключ. Там те се свързват към неговите две превключващи клеми. Общата клема на втория девиаторен ключ се използва за изходящата управлявана фаза към осветителното тяло. Нулевият проводник се свързва директно към лампата, а защитният проводник се отвежда към защитната клема на осветителя, когато такава е предвидена.
Точните означения на клемите могат да се различават според марката и серията ключове. Често общата клема е отбелязана с L, COM или различен цвят, а пътниковите клеми са означени със стрелки или номера. При кръстатия ключ е важно да се спази двойката входящи и двойката изходящи проводници. Ако те бъдат разменени неправилно, девиаторна схема с 3 ключа може да работи само в някои положения или изобщо да не превключва коректно.
След свързване проводниците се подреждат внимателно в конзолите. Не трябва да има оголена мед извън клемите, прегънати проводници под остър ъгъл или притисната изолация от механизма на ключа. Механизмите се фиксират стабилно, рамките се нивелират, а капаците се поставят едва след проверка на връзките.
Чести грешки при девиаторна схема с 3 ключа
Една от най-честите грешки е използването на обикновен еднополюсен ключ вместо кръстат ключ в средната позиция. Външната прилика подвежда, но електрическата функция е различна. За девиаторна схема с 3 ключа средният ключ трябва да може да разменя двата пътникови проводника, а това не може да се постигне с обикновен механизъм.
Друга честа грешка е смесването на общата клема с пътниковите клеми. Ако фазата или изходът към лампата попаднат на грешно място, осветлението може да работи непредвидимо. Затова преди включване на захранването всяка връзка се сравнява със схемата на производителя и се проверява с мултицет при изключено напрежение.
Проблеми възникват и при недостатъчно място в монтажните кутии. Когато проводниците са прекалено къси или натъпкани, клемите се натоварват механично и контактът може да се разхлаби. Добра практика е да се остави разумен запас от проводник, но без излишни навивки, които пречат на поставянето на ключа.
В стари инсталации понякога фазата и нулата са разменени или цветовете не отговарят на очакваното. Това прави измервателните уреди задължителни. Фазомерът може да даде ориентир, но двуполюсният тестер и мултицетът дават по-надеждна проверка при диагностика и ремонт.
Безопасност при монтаж и изпитване
Електрическата безопасност е водеща при всяка девиаторна схема с 3 ключа. Работи се само при изключено захранване, а проверката за липса на напрежение се прави преди докосване на проводници. Ако таблото е общо или достъпно за други хора, предпазителят трябва да бъде обозначен, за да не бъде включен по време на работа.
След приключване на монтажа се прави визуална проверка на всички връзки. След това захранването се включва и се тества всяка комбинация от трите ключа. Лампата трябва да сменя състоянието си при натискане на всеки ключ, независимо от положението на останалите два. Ако има премигване, загряване, шум, мирис на изолация или нестабилна работа, захранването се изключва незабавно и причината се търси преди нов опит.
При монтаж в работилница, гараж или влажно помещение трябва да се обърне внимание на степента на защита на ключовете и кутиите. Прах, влага и механични удари могат да съкратят живота на механизмите. За такива условия се избират по-здрави ключове, подходящи капаци и кабелни канали с добра механична устойчивост.
Избор на ключове, кабели и консумативи
Качеството на компонентите има пряко значение за дълготрайността на девиаторна схема с 3 ключа. Евтин механизъм с нестабилни клеми може да работи известно време, но при често превключване контактите се износват по-бързо. За коридори, стълбища и работни помещения е разумно да се изберат ключове от надеждна серия, с добра механика и ясни означения.
При избор на кабели се гледа не само сечението, но и типът изолация, гъвкавостта и начинът на полагане. За открит монтаж кабелните канали трябва да са прави, устойчиви и лесни за обслужване. За скрит монтаж са важни качествените конзоли, доброто фиксиране и достатъчното пространство за връзките.
Консумативите също не бива да се подценяват. Остри клещи за оголване пазят жилото от нараняване, кабелните накрайници подобряват връзката при гъвкави проводници, а качествените клеми намаляват риска от разхлабване. Измервателните уреди са част от правилния монтаж, а не допълнителен лукс.
Поддръжка и диагностика при проблем
След години употреба всяка девиаторна схема с 3 ключа може да покаже признаци на износване. Ако лампата не се включва от един от ключовете, най-вероятната причина е повреден механизъм, разхлабена клема или прекъснат пътников проводник. Диагностиката започва с изключване на захранването и визуален преглед на съответния ключ и връзките.
Ако осветлението работи само при определени положения, проблемът често е в кръстатия ключ или в неправилно свързани пътници. Мултицетът в режим за проверка на непрекъснатост помага да се установи кои клеми се свързват при различните положения на механизма. Това е полезно и когато липсва документация за стар ключ.
При подмяна е добре да се сменят механизмите с модели от една серия, за да се запази еднакъв външен вид и съвместимост с рамките. Ако се прави по-голям ремонт, може да се обмисли и обновяване на монтажните кутии, клемите и осветителното тяло. Така девиаторна схема с 3 ключа ще бъде не само функционална, но и по-надеждна в дългосрочен план.
