Девиаторна схема

Девиаторна схема (схема 6): как се свързва осветление от два места

Девиаторна схема е решение за схема на осветление, при която лампата (или група лампи) се управлява от две места. Използвате два девиаторни ключа, които превключват връзката така, че позицията на единия определя дали светва или не, независимо от това как е позициониран вторият. В най-разпространения вариант това се нарича ключ сх.6 или "двупозиционно" управление от две места. В тази статия ще обясним принципа, ще покажем практична последователност за монтаж на девиаторна схема и как да избегнете грешки, които водят до късо съединение или падане на предпазител.

Какво представлява девиаторният ключ при схема 6

Девиаторният ключ (ключ сх.6) има три клеми за управление. По-просто казано:

• една клема е свързана с входа (фаза към ключа);
• другите две са връщащи фази (проводниците между двата ключа), които определят коя линия към лампата ще бъде активна;
• в правилната схема лампата се захранва през изхода на втория девиатор.

Именно тези "връщащи" проводници трябва да са свързани коректно между двата девиатора. Ако се разменят или се обърка постоянната връзка, логиката на превключване се разваля.

Каква е разликата между девиаторна и обикновена схема

При обикновен ключ фазата преминава само през един прекъсвач към лампата. При девиаторна схема фазата се "пренася" между двата ключа по два проводника, и така лампата се управлява от две точки. Това е и причината при стари инсталации често да се налага внимателно проследяване на кабелите: може да има фаза и нула към двата ключа, а лампата е разположена "между" тях в инсталационната логика.

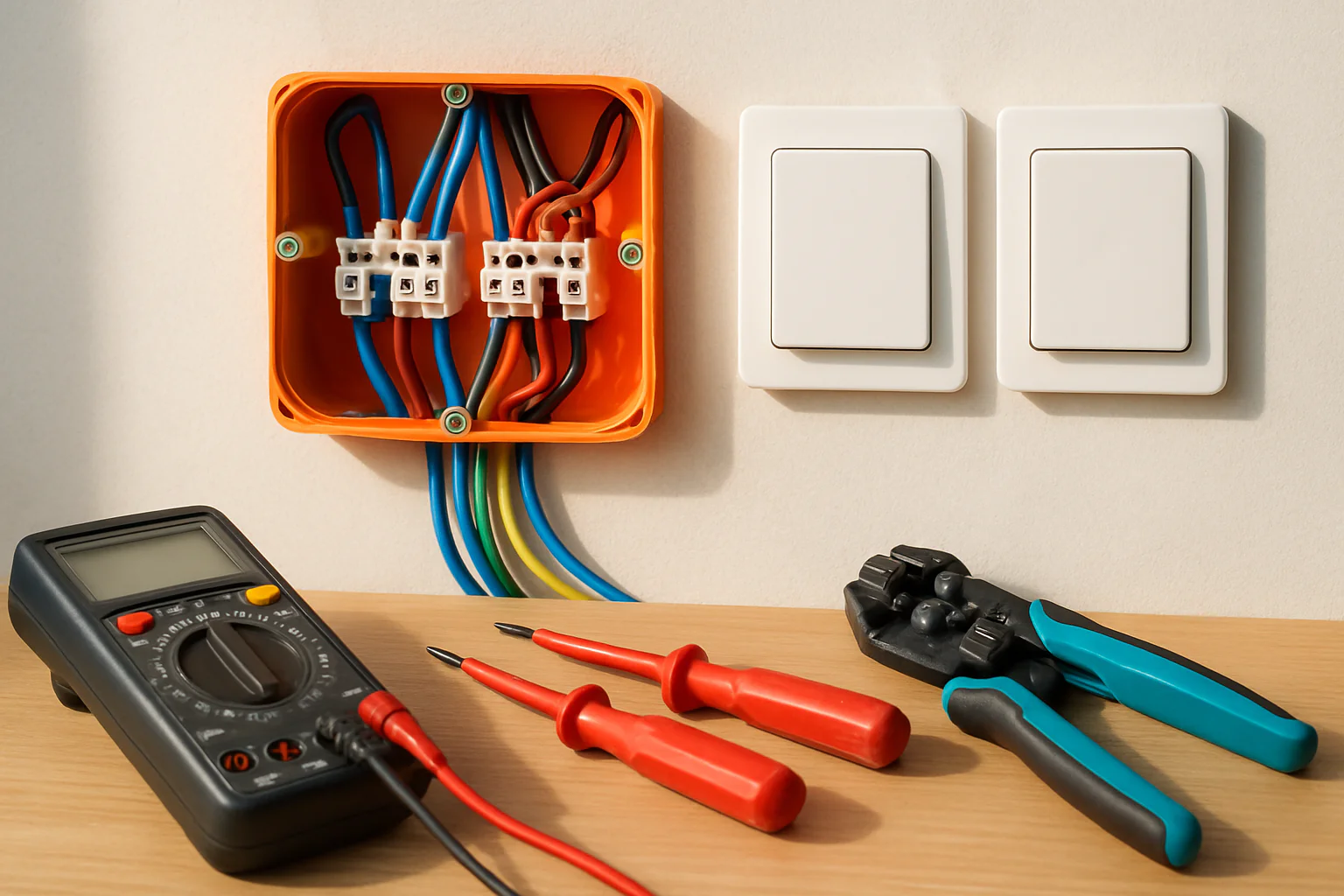

Какво ви трябва за свързване

За монтаж на девиаторна схема подгответе:

• 2 броя девиаторни ключове (за схема 6);
• осветително тяло (лампа) и/или разпределение към групи лампи;
• кабели между кутиите (типично двойка между двата ключа, плюс проводник за захранване към ключа и нула към лампата);
• разпределителни кутии, ако монтажът го изисква;
• мултиметър за проверка на фаза, ако не сте сигурни в жиците;
• отвертка и клещи за свързване, изолирани ръкавици.

Работете само при изключено напрежение и не разчитайте на "по спомен" кой проводник е фаза. Проверете.

Девиаторна схема на осветление с два ключа: стъпка по стъпка

Ще опишем логиката, която работи при стандартни домашни изпълнения с разклонителна кутия и кабели между две позиции. При различни стари инсталации цветовете може да не съвпадат, затова следвайте функционалната роля на проводника.

1) Определете фазата и нулата

• Фаза (L) - идва към общата клема на първия девиатор.
• Нула (N) - идва към лампата като постоянна връзка.

Ако имате земя (PE) към метално тяло, свържете жълто-зелен към защитата.

2) Свържете общата клема на първия девиатор

Вкарате фазата в общата клема на първия девиаторен ключ. Това е ключът, който "стартира" превключването.

3) Свържете двата проводника между ключовете

Между двата девиатора има два връщащи проводника. Тези проводници трябва да са свързани към двете изходни клеми на първия ключ и към двете изходни клеми на втория ключ. Тук най-честата грешка е смесване на клемите така, че фазата да се подаде неправилно към нула или към грешна клема. Това може да доведе до падане на предпазител или късо съединение.

4) Изходът към лампата през втория девиатор

Следващата логика е, че изходът (общата линия към лампата) се получава от втория девиатор в зависимост от позициите. В практиката това става чрез правилното свързване на проводника към лампата към общата клема/изходната клема на втория девиаторен ключ, според означенията на корпуса.

5) Тест

След като свържете и затегнете надеждно, включете захранването и тествайте:

• при едно положение на първия ключ лампата трябва да свети или да гасне;
• при превключване на втория ключ лампата трябва да промени състоянието си;
• при превключване обратно с първия ключ трябва да се върне в правилното състояние.

Преминаване от девиаторна към обикновена схема

В някои случаи трябва да направите ремонт, при който управлявате само от една точка. Практически това става чрез премахване на девиаторната връзка и шунтиране/свързване на проводниците така, че да получите един прекъсвач вместо два ключа. Това е схема, която зависи от конкретното окабеляване в кутията, затова винаги изяснявайте ролите на трите кабела, преди да окъсявате връзки.

Преминаване към смарт ключове

При смарт ключове може да се появят допълнителни изисквания, включително наличие на нула в ключовата кутия и конкретна електроника за потребители. Преди покупка проверете дали инсталацията ви позволява това, иначе ще получите непредвидимо поведение.

Кога да спрете и да повикате човек

Спрете DIY и потърсете помощ, ако:

• предпазителят пада при първо включване;
• не можете да идентифицирате фаза и нула;
• не сте сигурни как са свързани кабелите в старите кутии;
• лампите мигат или светят неправилно при LED и енергоспестяващи решения.

Тук е важно да се избегне повреда и риск от късо съединение. Ако искате да направите девиаторна схема без излишни грешки, изберете правилните ключове и подгответе инструменти за проверка и надеждно свързване. В нашия магазин ще откриете девиаторни ключове, клеми, кабели и инструменти за електромонтаж. За съвет при конкретна инсталация опишете какво управлявате и какви проводници откривате в кутиите.
