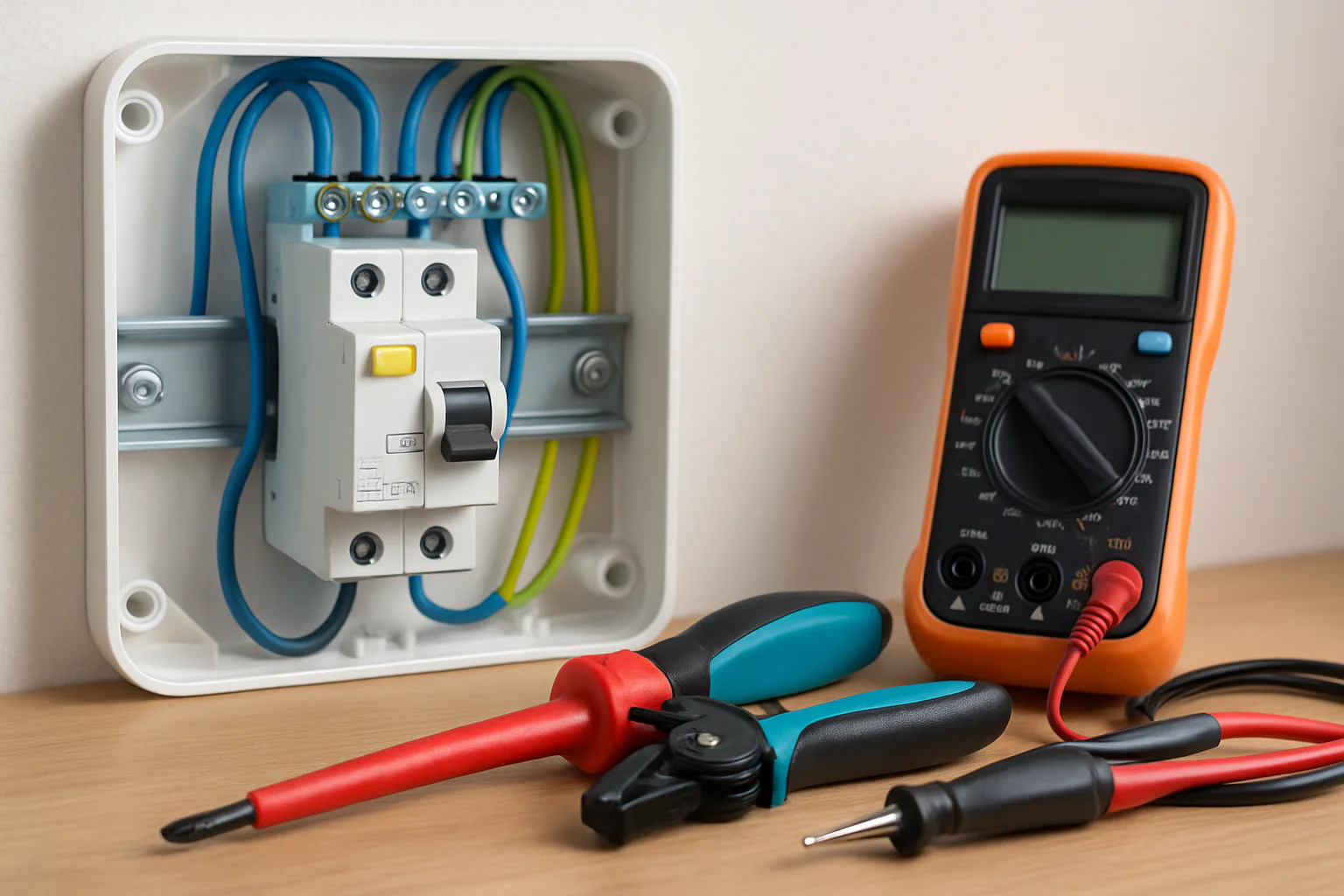

Дефектнотокова защита без земно

Дефектнотокова защита без земно: защо не се препоръчва и как да я свържете правилно

Дефектнотокова защита (ДТЗ), известна още като RCD или Fi защита, е устройство за откриване на токови утечки. Тя сравнява тока по входящия и изходящия проводник и при разлика автоматично изключва веригата, за да предпази хората и да намали риска от пожар. Когато някой търси дефектнотокова защита без земно, обикновено проблемът е, че в инсталацията няма отделен защитен проводник (PE) или не са разпределени правилно N и PE. Важно е да знаете: ДТЗ работи коректно само при правилно разпределяне и трипроводна схема (фаза, нула и земя), както и когато N и PE са отделни след защитата. В тази статия ще разберете как работи ДТЗ, как се свързва стъпка по стъпка, защо изключва при неправилно свързване на нула и земя, и кои типове ДТЗ са подходящи за бойлер, пералня и електроинструменти.

Как работи ДТЗ (RCD/Fi защита) накратко

ДТЗ измерва разликата между тока, който тръгва по фазата, и тока, който се връща по нулата. Ако част от тока "изтича" към защитен проводник, към корпус или към земя, устройството усеща остатъчен ток и изключва. Това означава, че:

• ако нула и земя са смесени след ДТЗ, токовете могат да се "видят" като утечка;
• ако инсталацията е двупроводна и няма правилно PE, ДТЗ няма да работи така, както е предвидено, и може да изключва без реална опасност или да не защити при нужда.

Възможно ли е ДТЗ без земно

На практика дефектнотокова защита без земно свързване не е решение за безопасност. Причината е, че ДТЗ изисква правилно разделяне на проводниците и коректна трипроводна логика. Тя може да работи непредвидимо или да изключва при нормална работа, когато няма правилно отделяне на N и PE. В много случаи преходът е към трипроводна система или към схема, в която има ясно организирана нула и отделен защитен проводник след таблото, както и правилни бариери между групите.

Как да свържете дефектнотокова защита правилно в табло

По-долу е обща логика, която се следва при стандартни домашни табла. Тъй като таблата и системите се различават, ориентирът е функционален: да има отделяне и правилна последователност на защитите.

1) Поставете ДТЗ след свръхтоковите прекъсвачи

ДТЗ не замества автоматичните предпазители. Винаги трябва да има свръхтокови прекъсвачи преди нея, за да защити при късо съединение и претоварване.

2) Осигурете отделен неутрален проводник (N) след ДТЗ

Нулевите проводници към изходните групи трябва да минават през ДТЗ и да са отделени от защитните елементи (PE). Ако N и PE са вързани неправилно след ДТЗ, устройството може да "губи" референтата за токовете и да изключва.

3) Въведете защитния проводник (PE) към PE шината

Защитният проводник (PE) трябва да отива към PE шината и от там към корпусите и заземяванията. В правилната схема PE не се води през RCD по начина, по който се води N към консуматорите.

4) Проверете типa ДТЗ: AC или A

При електроуреди с електроника като бойлери и перални често се препоръчва ДТЗ тип A, а за стандартни резистивни товари може да е подходящ и тип AC, в зависимост от уредите и инсталацията. Типът се избира спрямо характера на утечките и производителя.

5) Номинален ток и чувствителност

• Чувствителност - за защита на хора се търси типично 30 mA.
• Номинален ток - обикновено за група 16-40A, според товара.
• Брой полюси - 2P или 4P според броя на проводниците.

Защо ДТЗ изключва при нула и земя

Често срещан проблем е, когато ДТЗ изключва при свързване на нула и земя по грешен начин. Устройството засича разлика в токовете и реагира като утечка. Това може да се случи при:

• смесване на N и PE в изходната част;
• връзки в кутии, които не са в съответствие с маркировката;
• неправилно разделяне на шините в таблото.

Как да локализирате утечка, когато ДТЗ изключва

Ако ДТЗ изключва и не е ясно къде е утечката, най-практично е да изключвате консуматорите един по един от групите. Така:

• намирате кой уред или линия предизвиква изключване;
• проверявате кабела, контактите и корпуса;
• ако проблемът е в уреда, той обикновено се оказва виновен.

Ако не можете да определите причината, по-добре е да извикате електротехник и да се направи измерване с подходящи уреди.

ДТЗ в баня и кухня: какво да имате предвид

Мокрите зони изискват по-висок стандарт на защита. ДТЗ е ключов елемент, особено при уреди като:

• бойлер;
• пералня;
• сешоар и електроинструменти в близост до вода.

Най-важното е да няма грешно разделяне на N и PE и да има коректно заземяване на металните корпуси, ако са налични.

Кога да спрете и да не продължавате DIY

Потърсете помощ, ако:

• не знаете как са разпределени шините N и PE;
• ДТЗ изключва веднага след включване;
• има съмнение за късо съединение или свързване фаза-нула;
• нямате уред за измерване или не сте сигурни в маркировката на проводниците.

Електроинсталациите в баня и кухни са с повишен риск. В нашия магазин ще откриете ДТЗ устройства, свръхтокови прекъсвачи, клеми и консумативи за табла. Ако опишете какво имате в момента (двупроводна или трипроводна инсталация, дали има отделна PE шина и как са свързани изводите), ще ви насочим към правилното решение и избор на тип ДТЗ.
