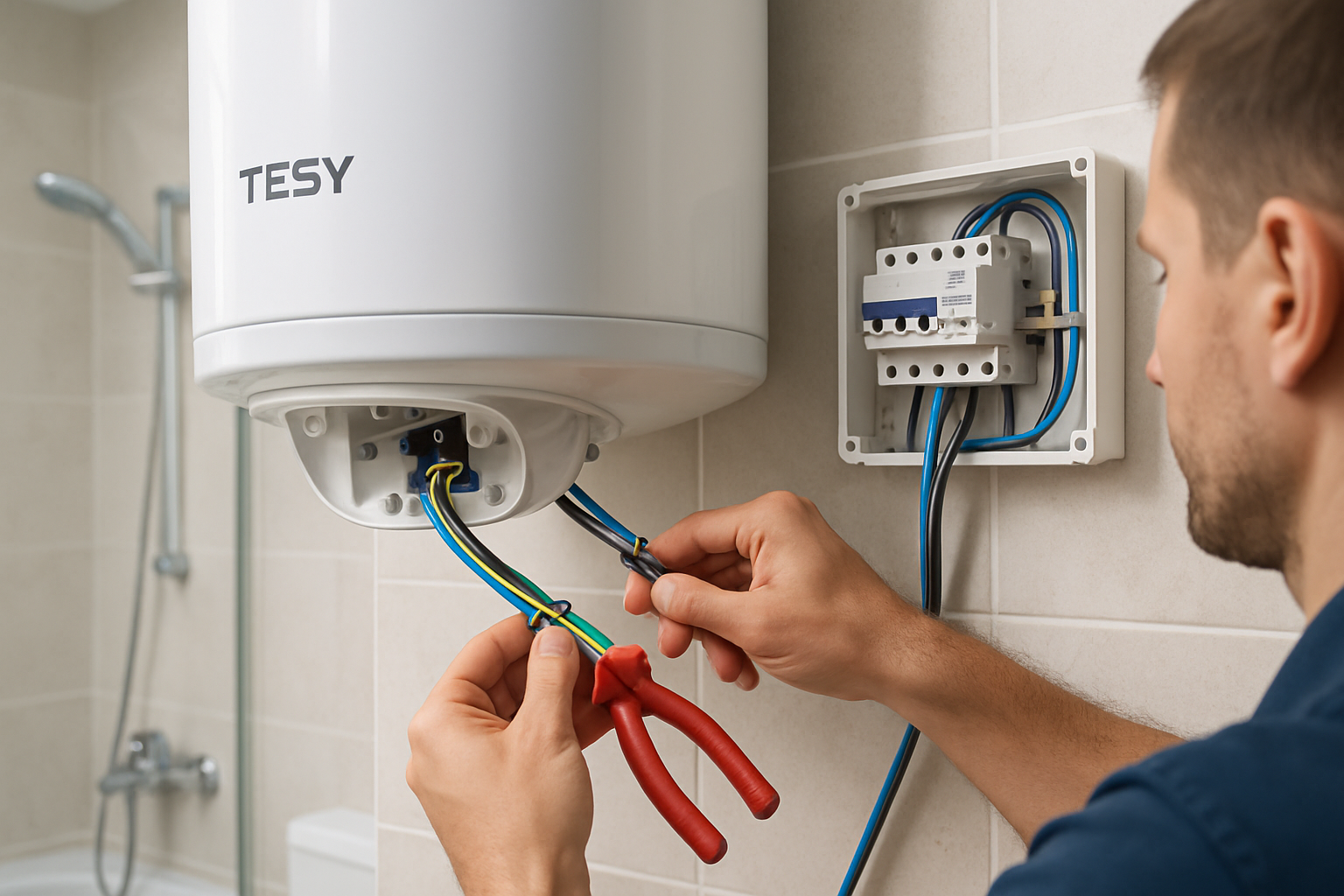

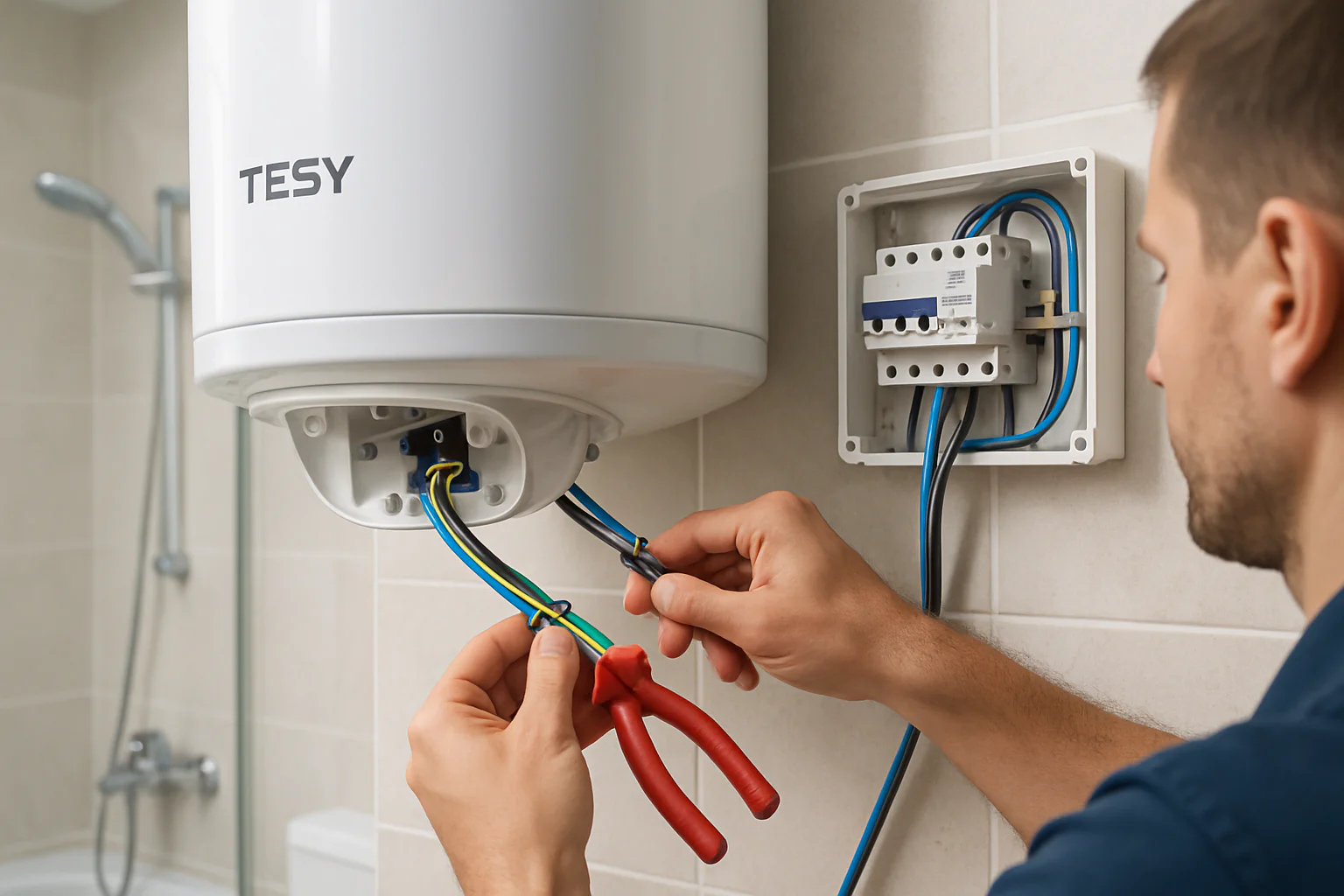

Свързване на бойлер Теси към ел мрежата: безопасна схема, токов кръг и заземяване
Ако търсите свързване на бойлер теси към ел мрежата, най-важното е да следвате схемата от ръководството на конкретния модел и да изградите правилната електрическа инсталация. Електрическият бойлер е уред с висока мощност, работи с нагревател, терморегулация и защити. Затова грешка в свързването може да доведе до опасни ситуации в баня или мокро помещение, до дефекти в управляващата част или до непредвидено изключване.
Тази статия събира практичните стъпки, които се повтарят в сервизни обяснения и монтажни дискусии: отделен токов кръг с предпазител, заземяване, ДТЗ (дефектнотокова защита), правилно свързване на фаза/нула и свързване според буквите от схемата на Tesy. Ще разберете и какво да проверите преди първо пускане.
Преди всичко: безопасност и правоспособен монтаж
Работата по ел инсталация включва риск от токов удар и повреда на уреда. Ако не сте уверени, по-добре поверете захранване бойлер на правоспособен електротехник. Ако все пак сте DIY изпълнител, разглеждайте текста като ориентир по логика и контролни точки, а не като замяна на ръководството за вашата конкретна серия бойлери.
Специално при монтаж в баня или близо до вода трябва да се спазят изискванията за защити и разположение. Не подценявайте и ДТЗ, защото много повреди се предотвратяват именно от дефектнотоковата защита.
Каква ел схема използва бойлер Tesy
При бойлерите Tesy свързването се прави по конкретната означена схема в документацията. Най-често ще видите обозначения за:
- L или A1/L1 – фаза към термозащитата/терморегулатора и към нагревателя;
- N или B1/N1 – нула;
- PE – защитен проводник, т.е. заземяване;
- клеми към термозащитата (TS/терморегулатор), в зависимост от модела.
Схемата в мануала определя къде отива фазата и къде нулата, както и през кои елементи преминава фазата преди нагревателя. В сервизните обяснения често се подчертава, че фазата не бива да се подава директно към нагревателя без включване по предвидената схема и без правилна работа на термозащитата.
Отделен токов кръг: предпазител и кабел
Когато се прави захранване бойлер, стандартният подход е отделен токов кръг за бойлера. Това улеснява защитата и диагностика при проблем. В практиката най-често се използва:
- предпазител 16A за по-малка мощност (често до около 3700 W при 230 V);
- предпазител 20A при модели с по-висока мощност и според оразмеряване;
- подходящ кабел за натоварване (примерно 3×2.5 mm2 при типични решения за бойлер 230 V, но винаги се съобразява с проекта и дължината).
Осигурете и изключващо устройство в бойлерно табло – прекъсвач/автомат, с подходяща характеристика според инсталацията. Ако бойлерът е с мокро разположение, ДТЗ е препоръчително и практически задължително по изисквания за безопасност.
Заземяване и ДТЗ: кои са целите им
Заземяване (PE) отвежда опасни токове към земя при повреда на изолацията. ДТЗ (дефектнотокова защита) изключва при разлика между входящ и изтичащ ток, която може да се получи при дефект или утечка към корпус.
В сервизните обяснения често се казва, че липсата на ДТЗ и неправилното заземяване са едни от най-честите причини за проблеми и опасни ситуации при бойлери в баня.
Подготовка за монтаж: какво да имате под ръка
За монтажа и проверките подгответе:
- мултицет за проверка на напрежение и непрекъснатост (ако имате опит);
- индикаторна отвертка за бърза проверка на фаза (за ориентация);
- отвертки за клемите и капака;
- клещи за кабели или подходящ инструмент за подготовка на краища;
- кабелни обувки/клеми при необходимост, за да няма оголени жилa извън клемата;
- допълнителни елементи по вашия план: автоматичен прекъсвач, ДТЗ, кабелен канал/тръба, ако трябва защита на линията.
Ако кабелите са с различни цветове в старите инсталации, не се доверявайте на цветовете сами по себе си. Цветът е помощ, но не е единствен критерий при ремонт.
Как да свържа бойлер Tesy: практическа последователност
Тук описваме общата логика на свързването, докато конкретното разположение на клемите следва схемата от вашия модел.
1) Изключете напрежението
Преди каквото и да е свързване, изключете автоматите за линията на бойлера. Проверете дали няма напрежение там, където ще работите.
2) Достъп до клемния блок и електрическата част
Свалете капака и осигурете достъп до клемите вътре в бойлера. Уверете се, че кабелът влиза през предвидения вход и няма да бъде притиснат.
3) Свържете фаза и нула по схемата
При много Tesy модели ще видите обозначения от типа A1/L1 и B1/N1. Практическата логика от монтажните обяснения е следната:
- фазата влиза на входа, който по схемата отива към терморегулатор/термозащита и след това към нагревателя;
- нулата влиза на съответната клема за N/B1/N1 и остава в линията без да минава през термозащитата по начина, описан в схемата.
В дискусиите хората често описват, че фабрично синьо е нула, а кафяво е фаза при подаден кабел, но при старо окабеляване цветовете могат да са различни. Затова решаващо е какво пише на клемите и какво казва схемата за конкретния бойлер.
4) Свържете заземяващия проводник
Заземяващият проводник (PE, защитен проводник) се свързва към клемата, която е означена като PE/земя. Това не е само „препоръка“ – при бойлери в влажна среда това е основа за безопасност.
Проверете затягането на клемите. Разхлабена връзка може да доведе до прегряване при натоварване.
5) Проверка на връзките и обтягането на кабела
Уверете се, че:
- няма оголени жилa извън клемите;
- кабелът е закрепен по предвидения начин, така че да не се дърпа при вибрация;
- клемите са затегнати с подходяща сила (без да „разкъртвате“ винта).
6) ДТЗ и тест преди пускане
След свързването, включете линията от таблото и проверете дали защитите реагират коректно. Ако имате ДТЗ, тестът трябва да бъде проведен по начин, който производителят на ДТЗ препоръчва. Целта е да се уверите, че няма утечка и че защитата може да прекъсне при дефект.
Допълнително направете проверка на фаза/нула при безопасни условия, като следвате правилата за измерване за вашите уреди.
Настройка и първо пускане: какво да следите
Преди да включите бойлера за загряване, уверете се, че уредът е монтиран правилно във водната част и е напълнен. Повечето проблеми при нагреватели се появяват при неправилно напълване.
След първото включване наблюдавайте:
- дали работи терморегулацията без изключване;
- дали няма миризма на изгоряло или прегряване в клемната зона;
- дали прекъсвачът и ДТЗ не реагират ненужно.
Ако има отказ или изключване веднага, спрете и проверете свързването и защитите.
Често срещани грешки при свързване
В българските монтажни теми най-често се повтарят следните проблеми:
- фаза върху грешната клема или свързване директно към нагревателя без правилната връзка през терморегулатора/термозащитата;
- липса на заземяване или неправилно свързан PE проводник;
- липса на ДТЗ в помещение с повишен риск;
- объркване на цветове при стари кабели, например бял/друг цвят за нула вместо син;
- слаба клемна връзка заради неточна подготовка на краищата.
Когато има съмнение, не „компенсирайте“ със спонтанни решения. По-добре проверете схемата, клемите и функциите с измерване.
Как да подберете правилните елементи за инсталация
При избора на консумативи за свързване на бойлер теси към ел мрежата се гледа:
- Мощност и съответстващ предпазител – често 16A или 20A според модела;
- Заземяване и подходяща защита в баня;
- кабел с подходящо сечение и дълготрайност;
- ДТЗ и автоматичен прекъсвач в отделен кръг;
- съответствие с електрическата схема от ръководството на Tesy.
